مونتاژ باکس کارا

مونتاژ باکس بیم کارا

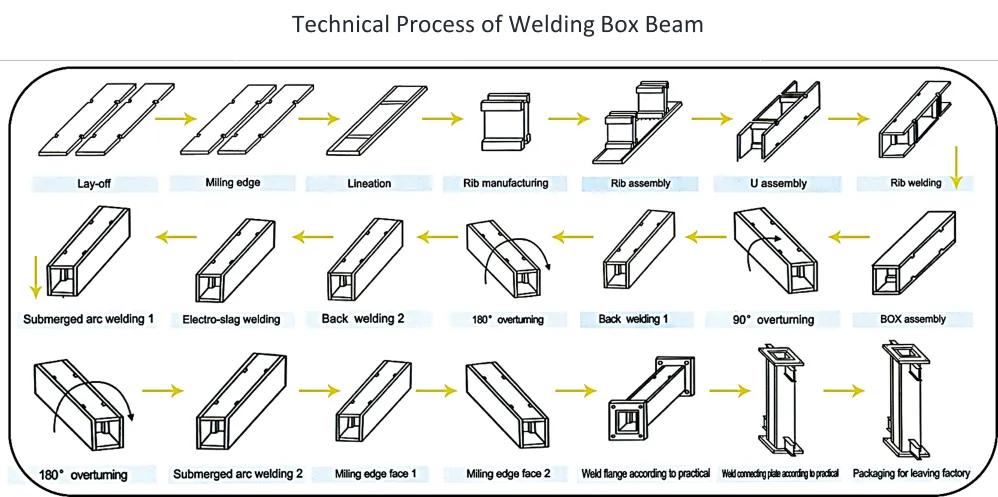

برای مونتاژ تیر ورق های بزرگ با مقطع باکس ابتدا چهار ورق بریده شده به همراه ورق های واسط میانی باید در کنار یکدیگر و در موقعیت مناسب خود قرار بگیرند. ورق های واسط میانی که در فواصل مشخصی درون تیر قرار می گیرند باعث می شوند تا ماده مذاب جوش در حین جوشکاری الکترواسلگ از ناحیه جوشکاری به بیرون نشت نکند.

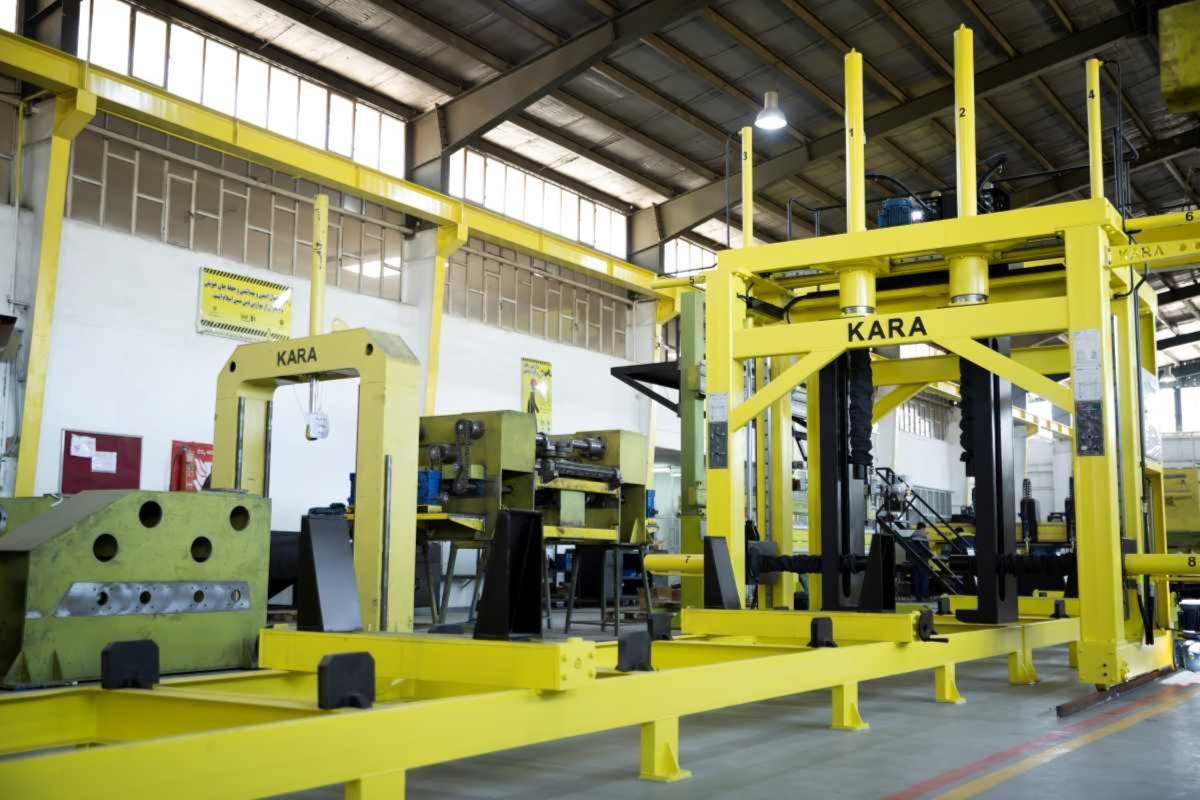

مونتاژ باکس بیم کارا به منظور مونتاژ تیرورق با مقطع باکس در اندازه های بزرگ طراحی شده است. که می تواند نقش موثر و تعیین کننده ای در کیفیت و سرعت تولید داشته باشد.

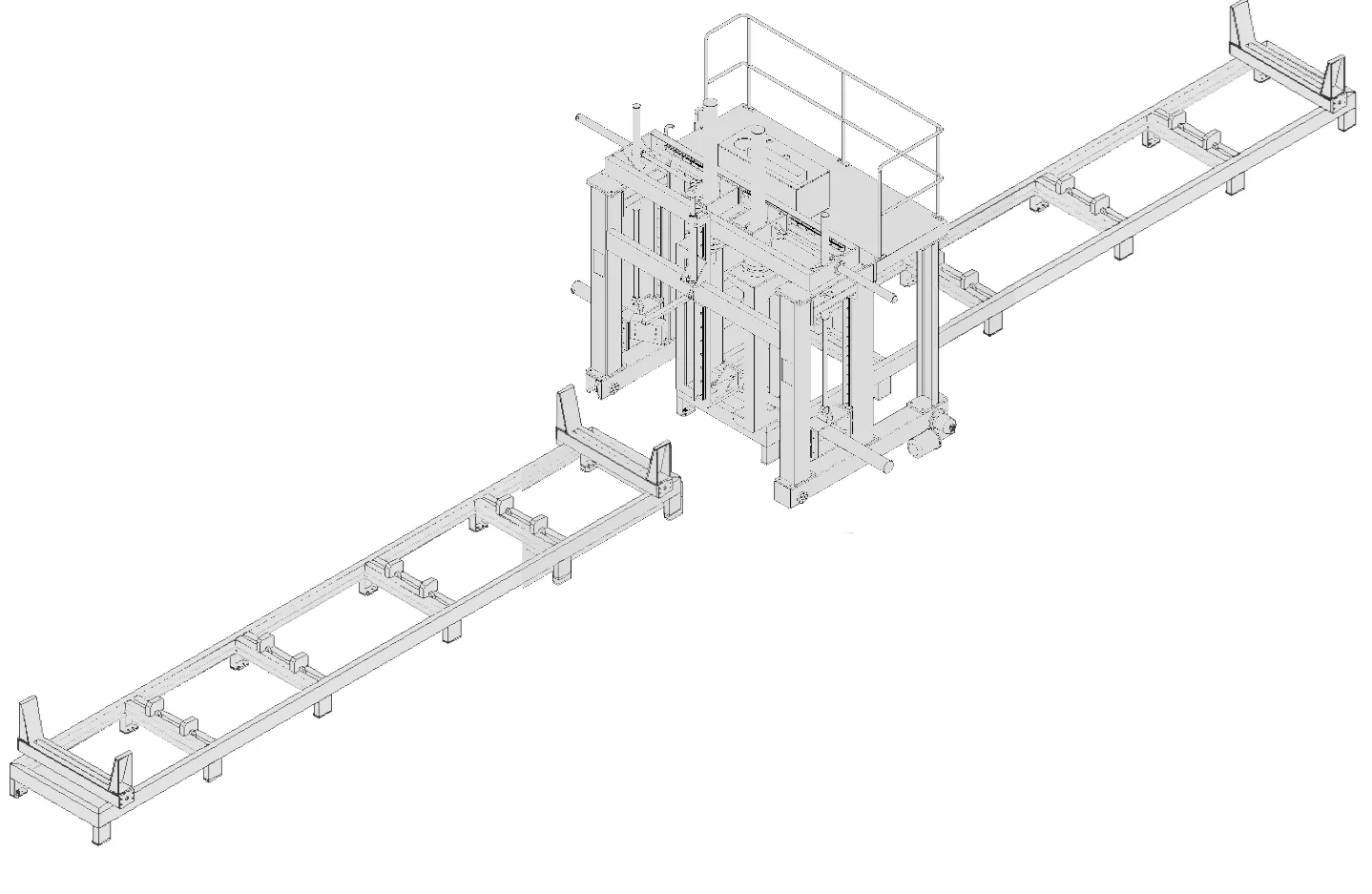

دستگاه مونتاژ باکس شامل یک دروازه متحرک ریل حرکتی شاسی فریم نگهدارنده قطعه کارو جک های موقعیت دهنده بالایی و جانبی و سیستم های هیدرولیکی و الکتریکی می باشد.

دروازه متحرک توسط  دو موتور و گیربکس جانبی بر روی ریل های حرکتی حرکت کرده و امکان دسترسی به کل طول تیر توسط دستگاه وجود دارد.

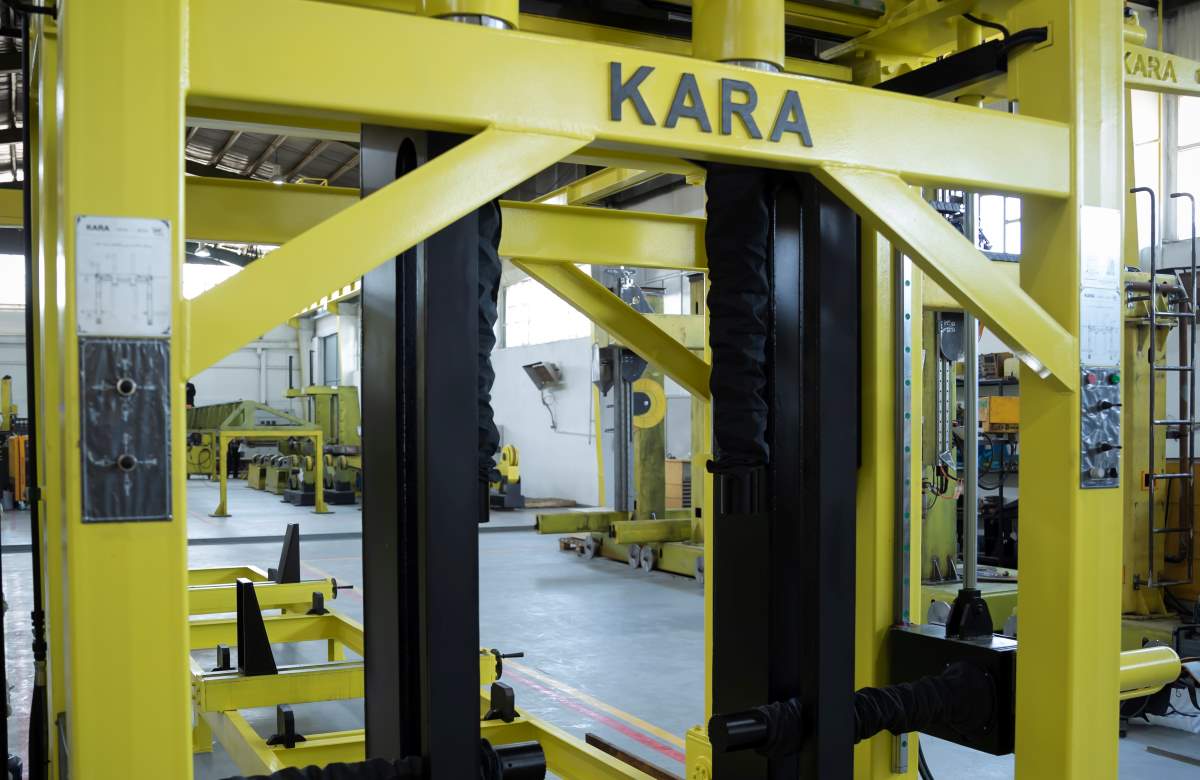

موقعیت دهی و کلمپ قطعه کار توسط جک های عمودی و جانبی به صورت همزمان صورت می گیرد. اعمال نیرو توسط جک ها به گونه ای صورت می گیرد که آسیبی به سازه اصلی دستگاه نزده و نیرو به شکل متقارن توط قطعه کار جذب می شود. سا زه اصلی ماشین محکم  و قوی بوده و در مقابل نیروهای وارده در حین عملکرد عملکرد کاملا مطمئنی را ارائه می دهد.

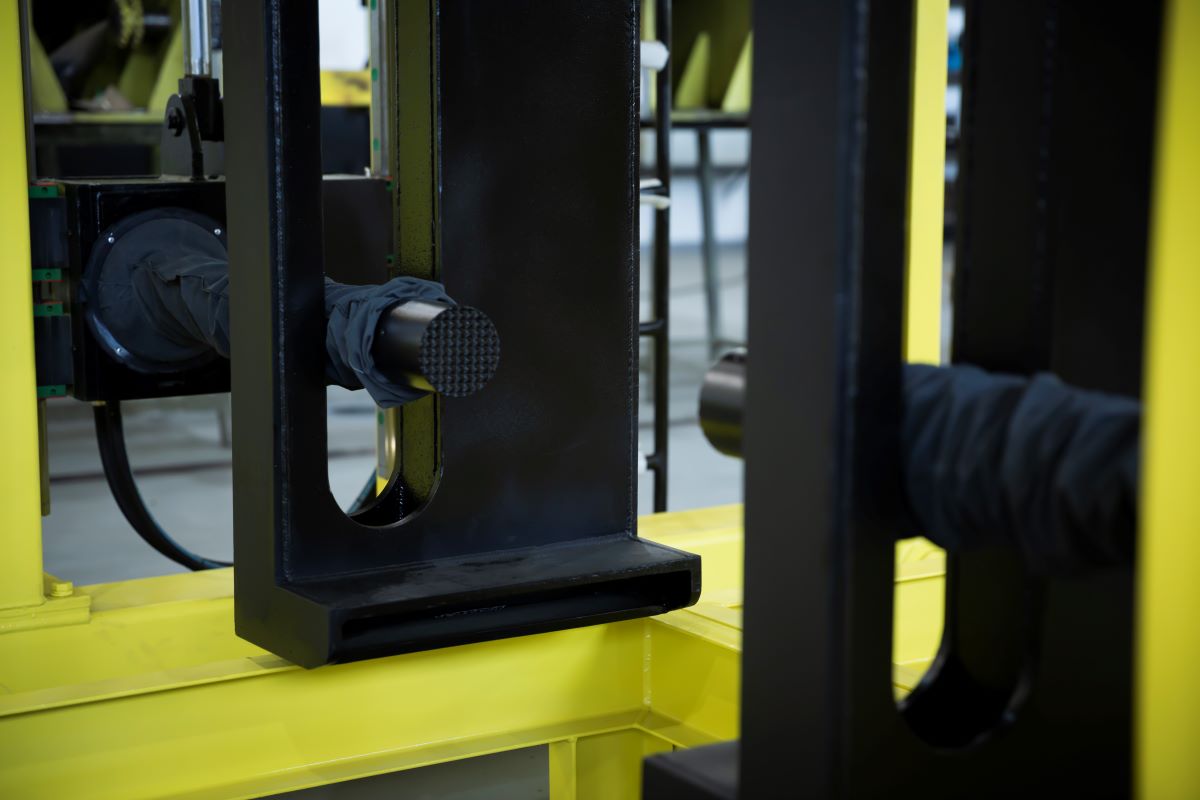

به منظور موقعیت دهی دقیق دو ورق کناری تیر در هنگام مونتاژ فریم دستگاه مجهز به یک مکانیزم موقعیت دهنده کناری است.
