دستگاه مونتاژ شاسی تریلی کارا

ویژگی‌ها:

  • انتقال حرکت طولی دروازه جوشکاری با استفاده از چرخ‌دنده خورشیدی به دنده شانه ای برای دقت و سرعت بیشتر

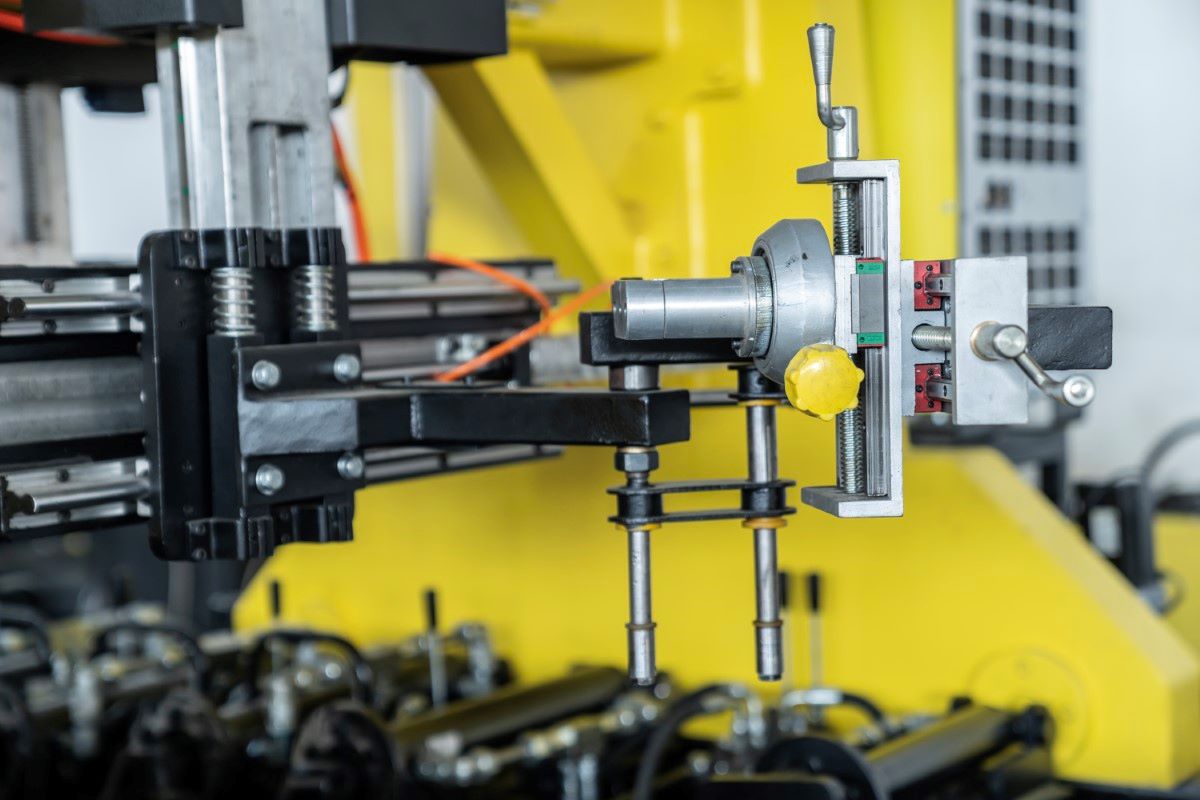

  • حرکت خطی مشعل جوشکاری بر روی راهنمای خطی با چرخ‌دنده مخروطی برای حرکات سریع و دقیق
  • مجهز به سیستم کنترل ارتفاع خودکار برای مشعل‌ها به منظور جلوگیری از برخورد مشعل با بوم
  • استفاده از دستگاه صاف‌کننده سیم به منظور بهبود کیفیت جوش و جلوگیری از مشکلات ناشی از سیم‌های ناصاف

دستگاه مونتاژ شاسی تریلی کارا

دستگاه مونتاژ شاسی تریلی کارا به منظور مونتاژ دقیق شاسی تریلی در اندازه‌ها و اشکال مختلف طراحی شده است

ویژگی‌ها و قابلیت‌ها:



  1. استفاده از تکنیک‌های جوشکاری MIG/MAG.
  2. نصب مشعل جوشکاری MIG/MAG بر روی هد جلویی
  3. دستگاه مونتاژ شاسی تریلی کارا دارای یک ساختار ماشین‌کاری قوی و با دوام است که تضمین‌کننده عمر طولانی و عملکرد پایدار دستگاه است.
  4. استفاده از یک استپ موتور برای حرکت عرضی و ارتفاعی بوم جوشکاری به همراه کنترل PLC، حرکت دقیق و کنترل‌شده را برای عملیات‌های جوشکاری فراهم می‌آورد.
  5. مجهز به دو سروو موتور و گیربکس با لقی جانبی بسیار کم در دو طرف دستگاه، به منظور ایجاد حرکت ثابت پایدار و کاهش لرزش.
  6. انتقال حرکت طولی دروازه جوشکاری با استفاده از چرخ‌دنده خورشیدی به دنده شانه ای برای دقت و سرعت بیشتر
  7. حرکت خطی مشعل جوشکاری بر روی راهنمای خطی با چرخ‌دنده مخروطی برای حرکات سریع و دقیق
  8. مجهز به سیستم کنترل ارتفاع خودکار برای مشعل‌ها به منظور جلوگیری از برخورد مشعل با بوم
  9. استفاده از دستگاه صاف‌کننده سیم به منظور بهبود کیفیت جوش و جلوگیری از مشکلات ناشی از سیم‌های ناصاف.
  10. مجهز به سیستم فلاش‌بک برای ایمنی بیشتر شعله، که به جلوگیری از برگشت شعله و خطرات مرتبط با آن کمک می‌کند.
  11. ریل‌های قوی، یکپارچه و قابل تنظیم مناسب برای تنظیم دستگاه  بر روی بستر کارگاهی نا همتراز
  12. :داشتن مجموعه‌ای از میزها و نوارهای فولادی خمیده زیر سری که به راحتی قابل تعویض هستند.
  13. دستگاه مونتاژ شاسی تریلی کارا به تابلوهای کنترل و بوم جوشکاری برای مدیریت و کنترل بهتر عملیات جوشکاری است.
  14. مجهز به دو منبع تغذیه جوشکاری KARA TCK 514 برای تأمین انرژی مورد نیاز جوشکاری.

دستگاه مونتاژ شاسی تریلی کارا با ویژگی‌های برجسته خود، انتخابی ایده‌آل برای انجام جوشکاری‌های دقیق و با کیفیت در صنعت ساخت شاسی تریلی است.



دستگاه مونتاژ شاسی تریلی کارا با ویژگی‌های برجسته خود، انتخابی ایده‌آل برای انجام جوشکاری‌های دقیق و با کیفیت در صنعت ساخت شاسی تریلی است.



مشخصات فنی

subjectdescreption
Workpiece (mm)MAX = 600 x 14000 Small Web Min, Max = 100 – 200 mm Large Web Min, Max = 320 – 420 mm Min, Max Flange = 120 – 150 mm
Welding & Assembly Torch3 x MIG/MAG

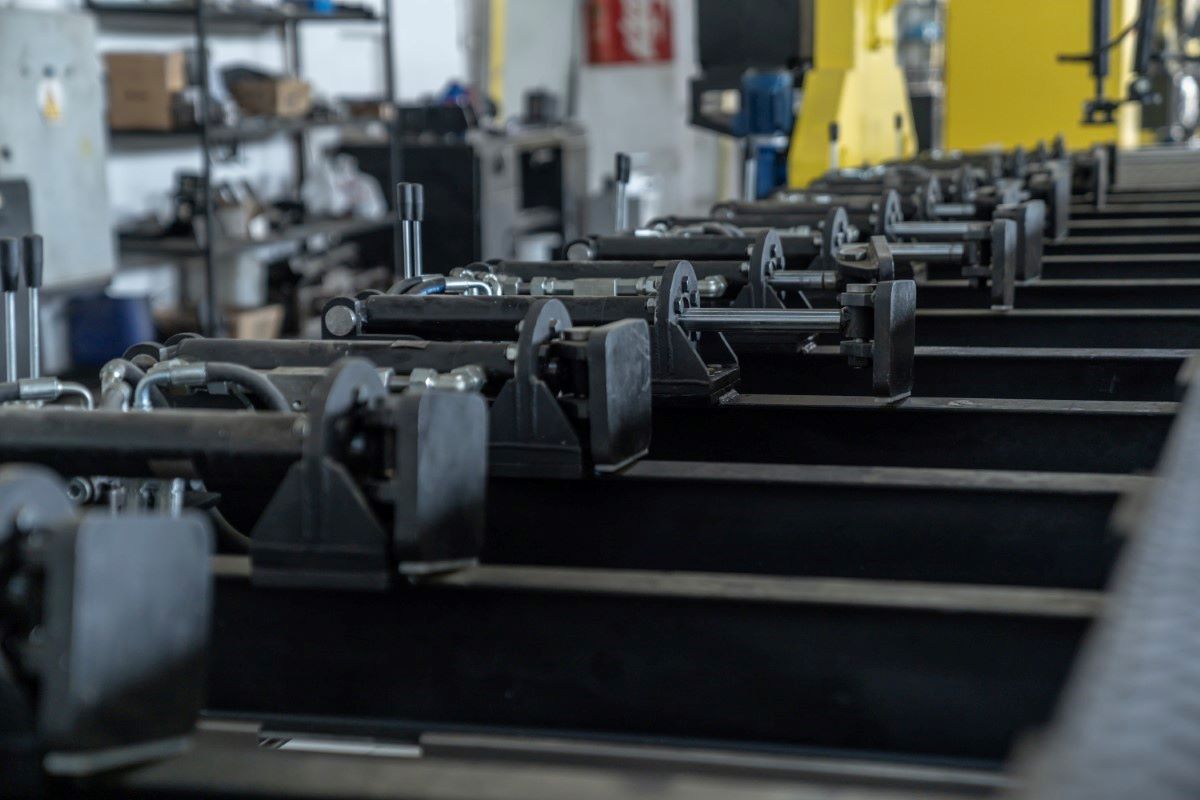

Clamp JackHydraulic Ø60
Machine Gantry RailRail & Wheel
Holder & Stand30 Set
Machine’s control systemPLC
Maximum welding speed (mm/min)300 – 600
Protection classificationIP 20
Machine’s Electric Power Consumption380V – 50Hz – 3PH – 63A
Cable protection and guidance systemEnergy chain guide (Plastic)
KARA TCK (Welding Head)2 x 514
Machine’s linear movement systemLinear & Cabin- Rail Bushing
Machine’s Driving componentsServo motors + planetary gearbox & AC Motor +Worm Gear
Overall Machine’s Dimension (mm) (L, H, W)W: 2000 L:17000, H:3500
Overall Machine’s Weight (kg)7000
KARA TCK (Assembly Head)250

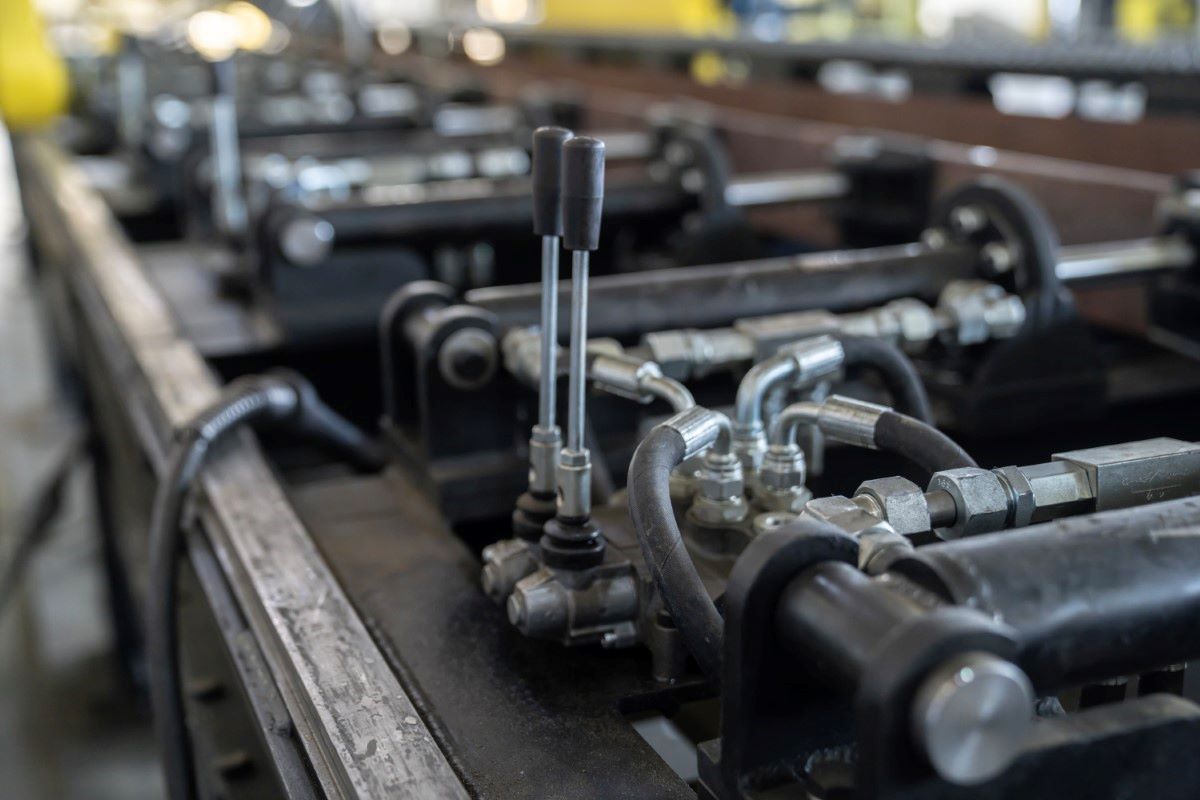

Manual Hydraulic Valve20
Hydraulic pilot valve30
Manual Hydraulic Valve30 x Liver Valve
