دستگاه مونتاژ اچ کارا

ساختار شاسی: دستگاه شامل 7 قسمت شاسی است که شامل یک مجموعه شاسی اصلی، 3 مجموعه میز متحرک مجهز به 4 جان و بال گیر، و 3 میز چرخشی می‌باشد.
تنظیمات حرکتی: دارای دو سرعت جوش و حرکت سریع به طور همزمان است . امکان تغییر تنظیمات از طریق کنترل‌کننده منطقی برنامه‌پذیر (PLC) وجود دارد. این ویژگی به کاربران این امکان را می‌دهد که تنظیمات دستگاه را بر اساس پروژه و ضخامت مواد مورد نظر بهینه‌سازی کنند.

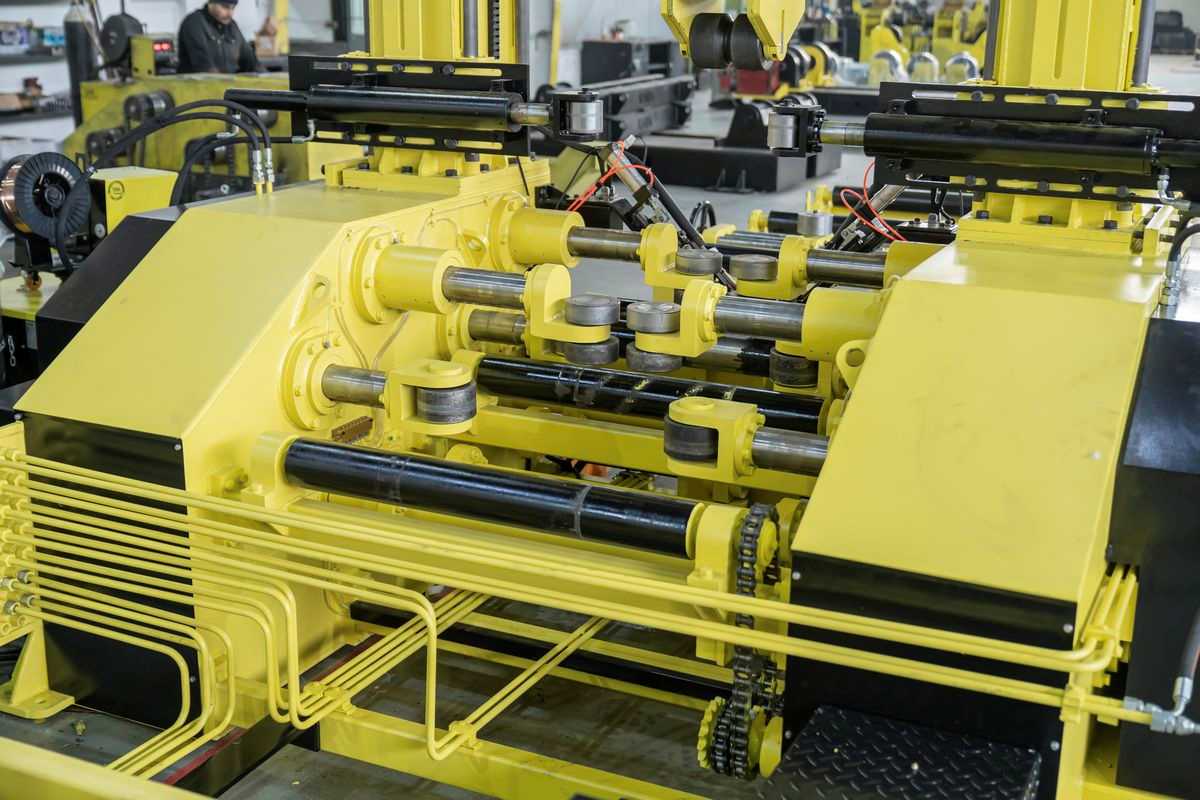

سیستم رولر و فلنج: دستگاه مجهز به 8 غلتک بر روی جان تیر و 8غلتک بر روی بال تیر است که بر روی شاسی اصلی دستگاه است که موقعیت‌یابی و حرکت دقیق تیرآهن‌ها را امکان پذیر می کند.
هیدروموتور و شفت مستقیم: دستگاه مجهز به هیدروموتور و گیربکس برای اعمال نیرو بر روی جان وبال تیر ورق می باشد.

دستگاه مونتاژ اچ کارا

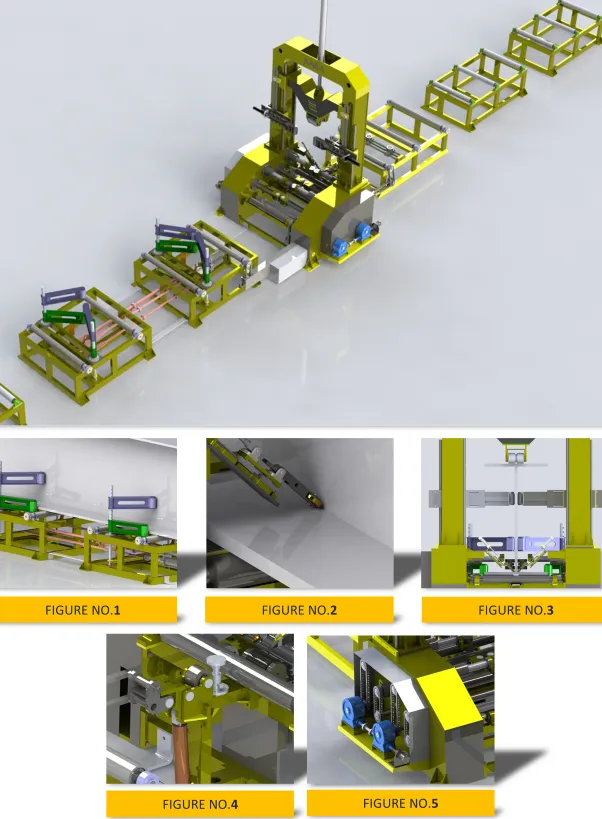

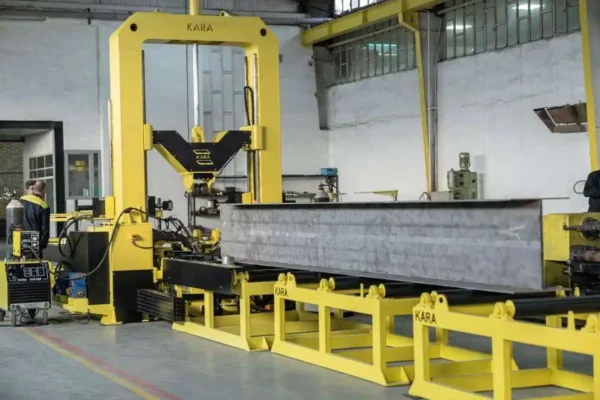

دستگاه ماشین مونتاژ تیرآهن H مدل KARA (A) به منظور تولید انواع سازه‌های فولادی با سطح مقطع I و H در صنایع مختلف طراحی شده است. این دستگاه به‌ویژه برای ساخت و مونتاژ تیر,ورق های بزرگ با دقت و کیفیت بالا مناسب است.

ویژگی‌های اصلی دستگاه مونتاژ اچ کارا

ساختار شاسی: دستگاه مونتاژ اچ کارا شامل 7 قسمت شاسی است که شامل یک مجموعه شاسی اصلی، 3 مجموعه میز متحرک مجهز به 4 جان و بال گیر، و 3 میز چرخشی می‌باشد.
تنظیمات حرکتی: دارای دو سرعت جوش و حرکت سریع به طور همزمان است . امکان تغییر تنظیمات از طریق کنترل‌کننده منطقی برنامه‌پذیر (PLC) وجود دارد. این ویژگی به کاربران این امکان را می‌دهد که تنظیمات دستگاه را بر اساس پروژه و ضخامت مواد مورد نظر بهینه‌سازی کنند.
سیستم رولر و فلنج: دستگاه مجهز به 8 غلتک بر روی جان تیر و 8غلتک بر روی بال تیر است که بر روی شاسی اصلی دستگاه است که موقعیت‌یابی و حرکت دقیق تیرآهن‌ها را امکان پذیر می کند.
هیدروموتور و شفت مستقیم: دستگاه مجهز به هیدروموتور و گیربکس برای اعمال نیرو بر روی جان وبال تیر ورق می باشد.
جک تنظیم: دارای یک جک پایین بر روی دروازه اصلی برای مونتاژ بال تیر با سطح بالای اعوجاج است.
کلمپ قابل تنظیم: برای مونتاژ سریع‌تر و دقیق‌تر جان و بال تیرورق.
سیستم هیدرولیک: دستگاه مونتاژ اچ کارا دارای یک مجموعه هیدرولیکی چند مرحله‌ای متصل به شاسی اصلی به همراه یونیت خنک‌کننده بوده . در ضمن به سیستم خودکار تزریق روغن به اتصالات مکانیکی مجهز می‌باشد.

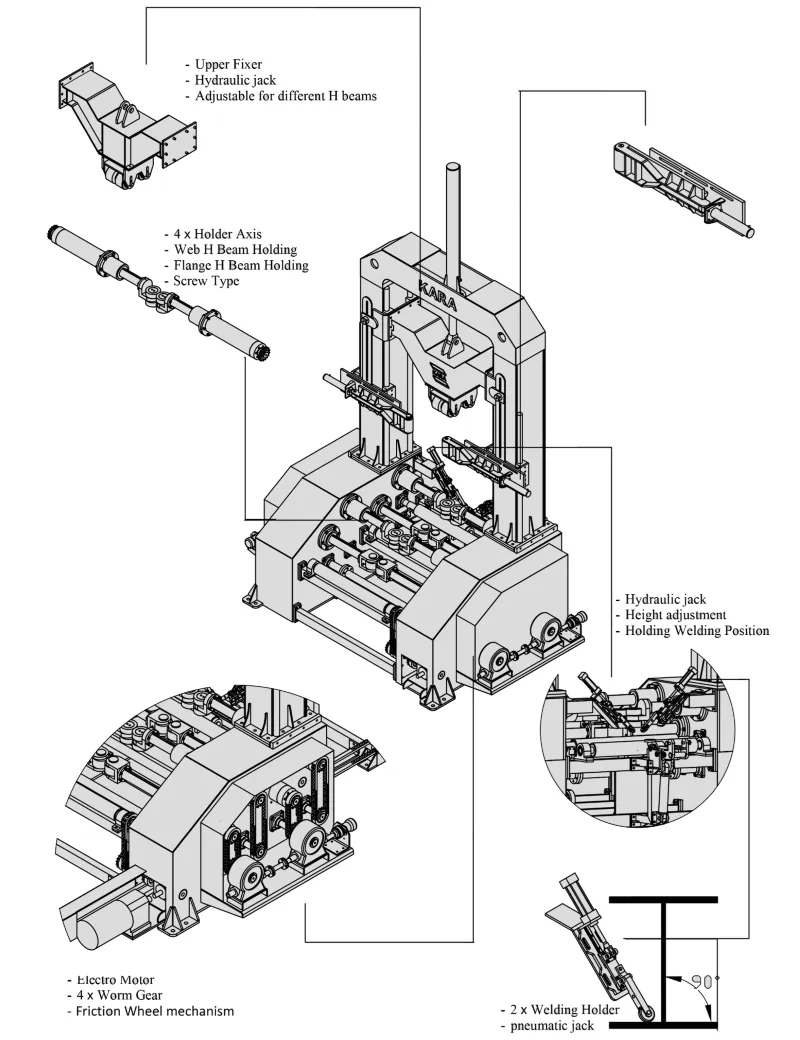

دروازه اصلی و تیرها: دروازه اصلی قوی و پرقدرت با چهار محور حرکت برای هدایت دقیق فشار، و دو مجموعه جان گیر بر روی دروازه اصلی برای تیرهای H سنگین با ابعاد بزرگ.
رولرهای هیدرولیک: دستگاه دارای چهار رولر هیدرولیک بال گیر بر روی میزهای ورودی قابل حرکت و دو غلتک بر روی میزهای خروجی متحرک است.

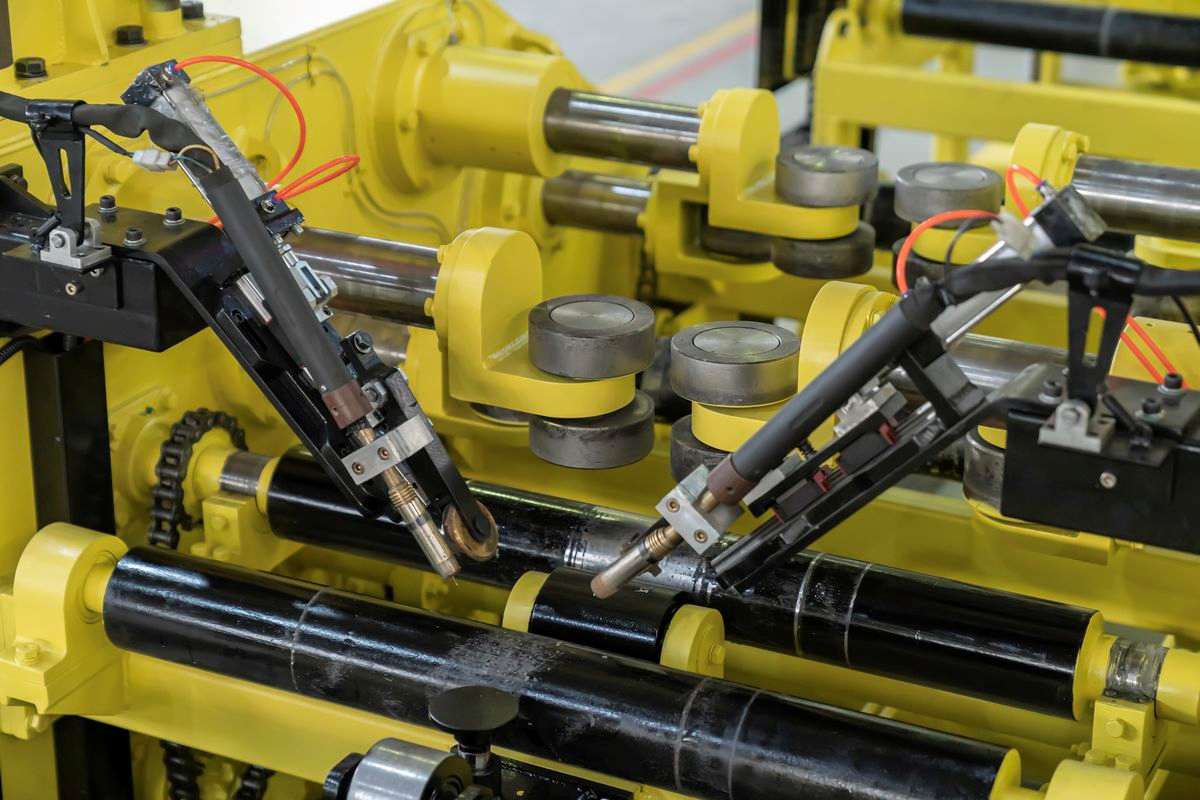

نگه‌دارنده تورچ: مجهز به نگه‌دارنده تورچ جوشکاری پنوماتیکی با سیستم فنر قابل تنظیم (دستی)

دستگاه جوش TCK CO2 400A کارا

جدول مشخصات فنی

Descriptions	Subjects
Min: 250 mm – Max: 1500 mm	H-Beam’s Web Length
Min: 6 mm – Max: 40 mm	H-Beam’s Web Thickness
Min: 200 mm – Max: 2000 mm	H-Beam’s Flange Length
Min: 6 mm – Max: 50 mm	H-Beam’s Flange Thickness
Min: 2000 mm – Max: 12000 mm	H-Beam’s Length
Conical Beam – Recommended Max 8°	Possibility of assembling conical beams
Max: 14000 kg	H-Beam’s Maximum loading capacity
0.8 ~ 6 m/min	Machine’s movement & assembly speed
PLC – FATEK	Machine’s control system
IP52	Panel’s degree of protection
Nominal Current @ Max. loud: 380v – 50Hz 3ph – 90A	Machine’s Electric Power Consumption
Automatic Lubricant	Lubrication system
KARA TCK 600A, 2 set	Welding’s power supply
Up to 180 bars	Working pressure of hydraulic assemblies and cables
W: 2300 mm H: 4500 mm L:2400	Overall Machine’s Dimension (mm)
11800 kg	Overall Machine’s Weight (kg)
A. Equipped with 2 hydraulic lifting rollers in the crown of the gate for assembling heavy and large beams. B. Equipped with pneumatic automatic guidance system for welding torches under PLC control. C. Equipped with adjustment system and clamp to the flange of the sheet beam when starting the assembly. D. Equipped with hydraulic jack adjustment system to correct the deflection of the beam flange during assembly	Additional options

مشخصات فنی دستگاخ جوشtck co2 400A

Description	Subject
Selector switch	Type of voltage control
4 x4	Voltage step
50A / 15v – 250A / 28v	Setting range
250A	Max. load at 60% duty cycle
190A	Max. load at 100% duty cycle
210A	Max. load at 80% duty cycle
18~45 v DC	Open circuit voltage
20 A	Fuse (time lag)
200 W	No load power
3 ph. 380 v 50Hz	Input power
0.82	Full load Cos ø
0.79	Full load efficiency
Air circulates with fan	Cooling Type
IP 22	Protection class
H	Insulation class
620 / 510 / 920 mm	Dimension L/W/H
195 kg	Weight
KWF 22	Wire feeder type
42v AC	Wire feeder voltage
0.8, 1.0, 1.2	Wire diameter
4	Number of rolls
IP20	Wire feeder protection class
18m/min	Max. Wire speed
200/600/280 mm	Wire feeder dimension
18.2 kg	Wire feeder weight
Euro connection	Torch socket
