دستگاه سی ان سی برش راسته بر کارا

حرکت خطی دقیق و با سرعت بالا: با استفاده از سروو موتور و گیربکس خورشیدی کم‌لرزش، این دستگاه حرکت‌های خطی بسیار دقیق و سریع را تضمین می‌کند.
دو سروو موتور و گیربکس‌های کم‌لرزش در دو طرف ماشین: این پیکربندی دروازه‌ای باعث حرکت ثابت و بدون لرزش می‌شود و دقت برش را افزایش می‌دهد.
انتقال نیروی حرکت طولی با چرخ‌دنده مایل: چرخ‌دنده شانه‌ای به دستگاه اجازه می‌دهد تا با سرعت بالا و دقت بی‌نظیر حرکت کند.
حرکت خطی نازل برش روی بلبرینگ‌های خطی: این ویژگی، با استفاده از دنده شانه‌ای و راهنمای خطی، به حرکات سریع و دقیق نازل برش کمک می‌کند.

دستگاه سی ان سی برش راسته بر کارا

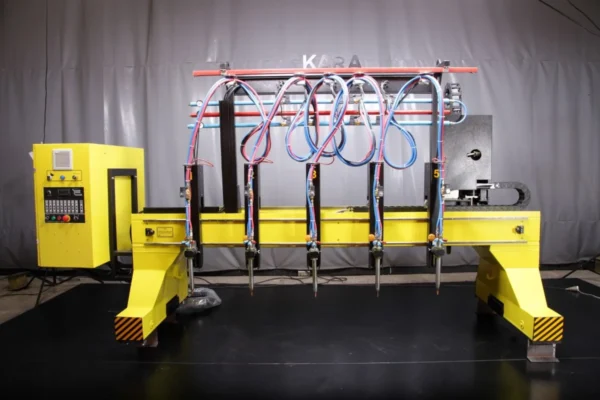

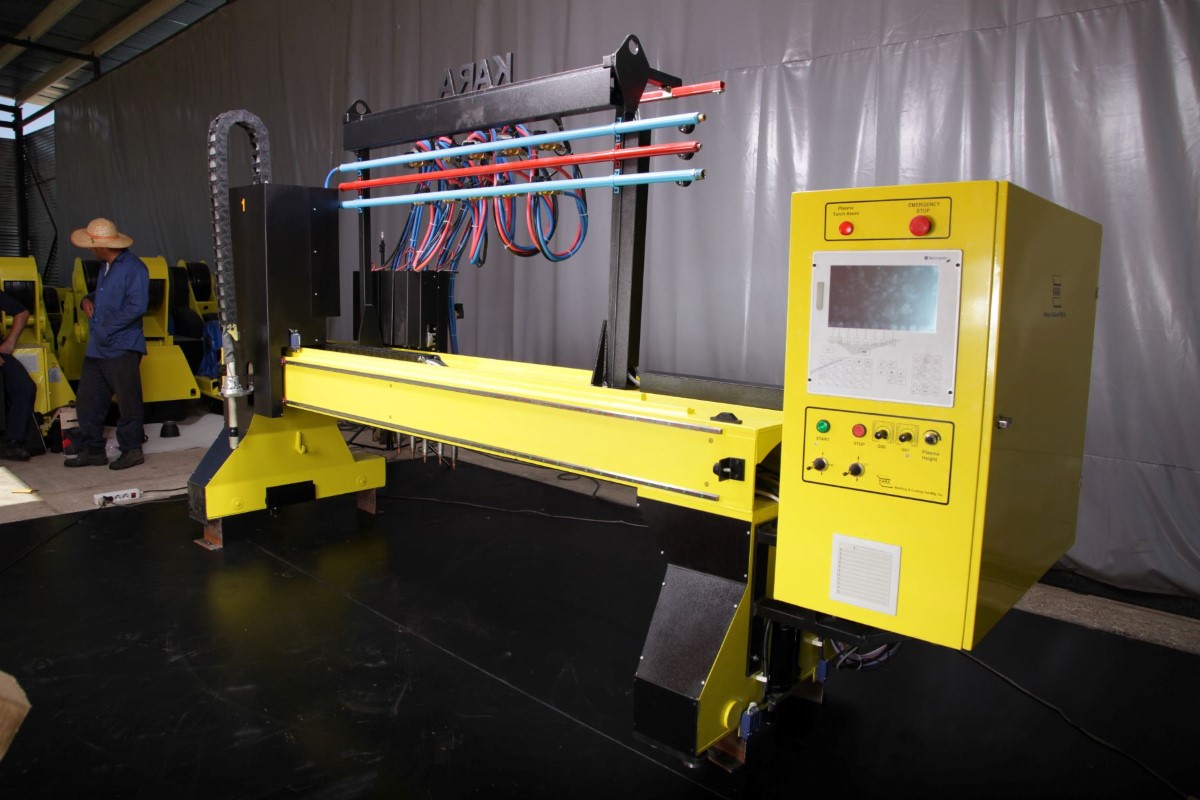

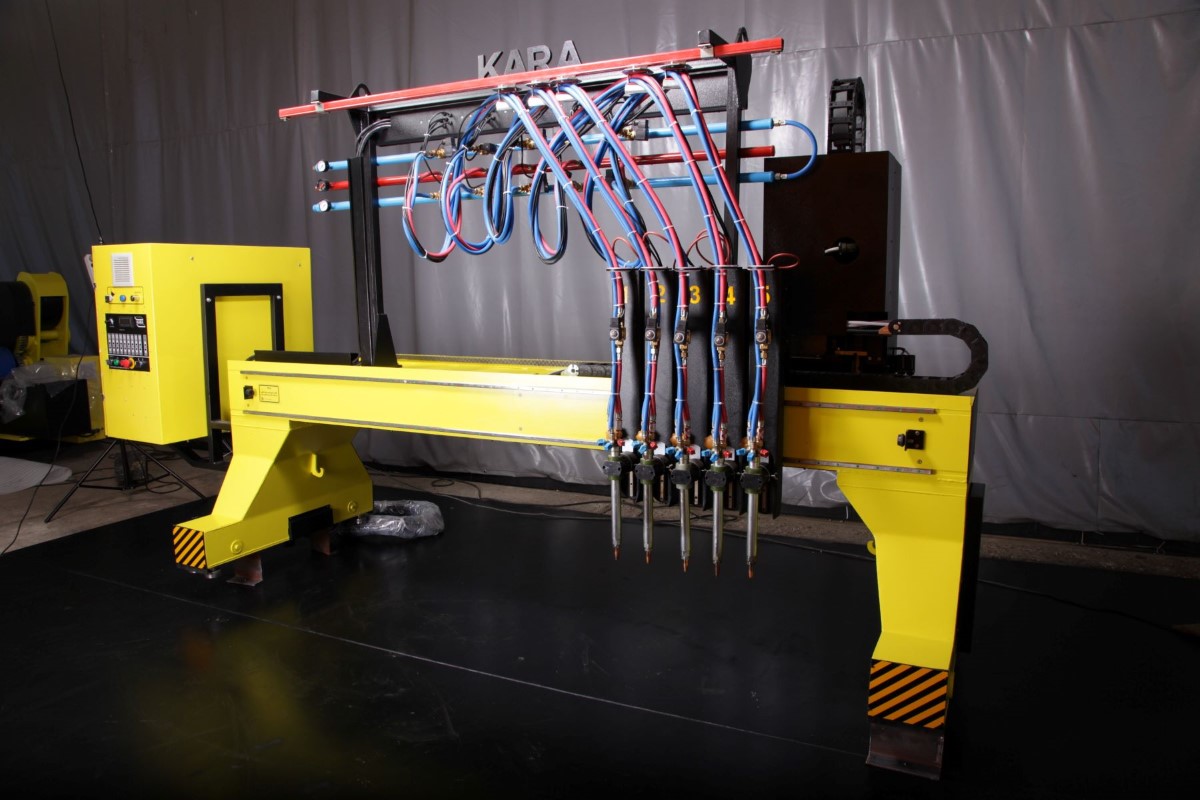

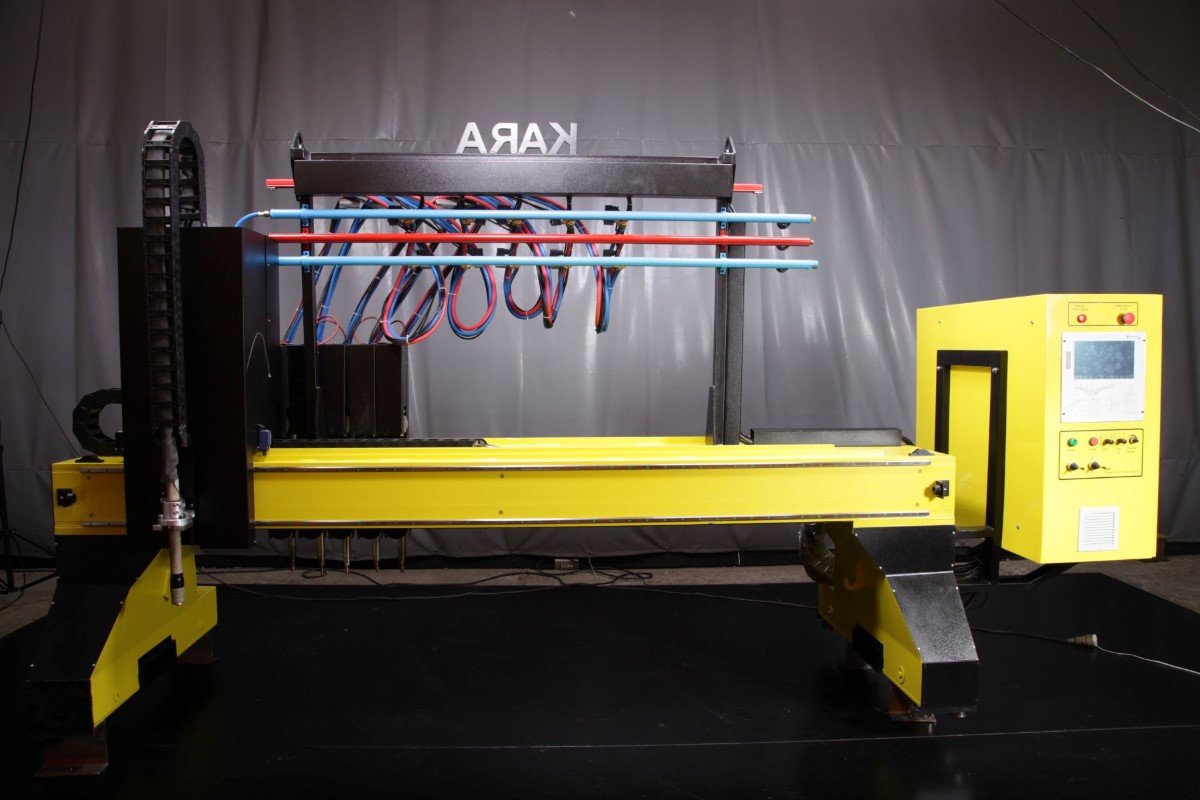

دستگاه سی ان سی برش نواری کارا به عنوان یک راه‌حل پیشرفته برای برش‌های دقیق در اشکال و اندازه‌های مختلف، با استفاده از تکنیک‌های برش اکسی‌فول و پلاسما طراحی شده است. این دستگاه برای کاربری‌های صنعتی که نیاز به دقت و سرعت بالا دارند، بسیار مناسب است.

ویژگی‌های دستگاه سی ان سی برش نواری کارا

نازل عرضی اکسی‌فول متصل به کنترلر CNC: این نازل به شما امکان می‌دهد تا برش‌های دقیق و با کیفیت بالا را با دقت برنامه‌ریزی شده انجام دهید.
ساختار ماشین‌کاری قوی و بادوام: دستگاه دارای ساختار مقاوم است که برای عملکرد پایدار و طولانی‌مدت طراحی شده است.
حرکت خطی دقیق و با سرعت بالا: با استفاده از سروو موتور و گیربکس خورشیدی کم‌لرزش، این دستگاه حرکت‌های خطی بسیار دقیق و سریع را تضمین می‌کند.
دو سروو موتور و گیربکس‌های کم‌لرزش در دو طرف ماشین: این پیکربندی دروازه‌ای باعث حرکت ثابت و بدون لرزش می‌شود و دقت برش را افزایش می‌دهد.
انتقال نیروی حرکت طولی با چرخ‌دنده مایل: چرخ‌دنده شانه‌ای به دستگاه اجازه می‌دهد تا با سرعت بالا و دقت بی‌نظیر حرکت کند.
حرکت خطی نازل برش روی بلبرینگ‌های خطی: این ویژگی، با استفاده از دنده شانه‌ای و راهنمای خطی، به حرکات سریع و دقیق نازل برش کمک می‌کند.
سیستم کنترل نازل‌های برش نواری (PLC-FATEK): با غشاء پلی‌کربنات و کاربری آسان، این سیستم کنترل باعث سهولت در تنظیم و مدیریت برش‌ها می‌شود.
شیرهای برقی خودکار: برای هر نازل جهت جلوگیری از هدررفت اکسیژن و گاز و تنظیم شعله برش، این شیرها استفاده شده‌اند و کاربری دستگاه را راحت‌تر می‌کنند.
سیستم حذف گرد و غبار: برای ریل‌های لغزشی به منظور حفظ کارایی و طول عمر دستگاه.
سیستم کنترل فنری برای گیربکس: این سیستم به حفاظت دستگاه در برابر آسیب‌های ناشی از خطاهای کاربر در حین کار کمک می‌کند.
ریل‌های لغزشی قوی و قابل تنظیم: برای سطوح نامسطح کارگاه، که باعث افزایش تطبیق‌پذیری و دقت در عملکرد می‌شود.
مجموعه‌ای از میزهای نواری فولادی قوی: که به‌راحتی قابل تعویض هستند و به افزایش انعطاف‌پذیری دستگاه کمک می‌کنند.
تنظیم ارتفاع خودکار نازل برش نواری (اختیاری): این ویژگی به بهبود دقت و کیفیت برش‌ها در انواع مختلف مواد و ضخامت‌ها کمک می‌کند.

توضیحات تکمیلی دستگاه سی ان سی برش نواری کارا

دستگاه CNC برش نواری کارا برای تولید برش‌های با کیفیت در صنعت‌های مختلف از جمله ساخت و ساز، خودروسازی و تولید قطعات دقیق طراحی شده است. با قابلیت‌های پیشرفته و تکنولوژی‌های نوین، این دستگاه به عنوان یک ابزار ضروری برای ارتقاء بهره‌وری و دقت در کارهای برش صنعتی محسوب می‌شود

سیستم‌های کنترل:
- گزینه شماره 1: TexComputer (ایتالیا)
  - تغذیه برق: 24 VDC
  - ورودی دیجیتال: 16 ورودی PNP 24 ولت IEC61131-1
  - خروجی دیجیتال: 8 خروجی محافظت‌شده PNP 24 VDC 0.7A
  - ورودی آنالوگ: 9 ورودی Sigma Delta 14 بیت
  - خروجی آنالوگ: 4 خروجی +/- 10 ولت با DAC 16 بیت
  - پورت‌ها: 1 RS232، 1 RS232/RS485، 2 CAN BUS، 1 پورت اترنت، 1 USB 1.1، 1 USB 2.0
  - نمایشگر: کنترلر گرافیکی XGA با کانکتور برای ترمینال LVDS از راه دور
  - CPU: 264MHz دو هسته‌ای
  - حافظه: فلش 16MB، SRAM بافر شده 8MB، SRAM فرار 512KB، فلش داده سریال 16MB
- گزینه شماره 2: GSK (چین)
  - کنترل حداکثر محور: 4+1/2
  - I/O استاندارد: 24/16
  - توسعه I/O (SIO): 16/16
  - ظرفیت حافظه برنامه: 512K
  - ظرفیت حافظه RAM: 56K
  - نمایشگر: رنگی 10.4 اینچ
  - نرخ انتقال RS232: 9600 تا 38400
  - برش رزوه: تایید شده
  - کنترل همزمان: 4
  - MPG: تایید شده
  - تعداد متغیر برای کاربر: 7999
  - ابعاد کنترلر: 430x267x80 میلی‌متر
  - وزن: 4.5 کیلوگرم
  - نوع کنترل – حلقه بسته: تایید شده
  - تست نویز: 3000 V

PROCESSOR	DISPLAY	DIMENSION	WORKING TEMPERAYURE	STORE TEMPERATURE
Industrial ARM processing chip	15" colors	39041864mm	0°C~55°C	-40°C~60°C

NO. OF LINKAGE AXIS	I/O CONTROL	CONTROL PRECISION	STORE SPACE	HIGHEST SPEED
2-6 Axis	Input x 32 output x24	0.001 mm	8G and it supports U disk	36 m/min

دستگاه جوش پلاسما 200 آمپر کارا

جدول مشخصات فنی

Descriptions	Subject
2500	Effective cutting width (mm)
6000	Effective cutting length (mm)
220V-50 Hz-1PH-16A	Machine’s Electric Power Consumption
Automatic plasma’s fume suction Mechanism Automatic Underwater cutting Mechanism	Machine’s Worktable Options
2800	Overall Machine’s Weight (kg)
8000 x 3600	Overall Machine’s Dimension (mm)
Oxy-fuel: Master/Slave	Possibility to increase Number of CNC torches (optional)
Up to 12 torches Depending on machine width	Possibility to increase Number of Striping torches (optional)
Width: Up to 4 m Length: Up to 12 m	Possibility to increase the length and width of machine (optional)
Servo motors + Planetary gearbox	Machine’s Driving components
T90/B (T16) + Helical Rack & Pinion	Machine’s linear movement system
Automatic spark plug transformer	System for turning on/off cutting torch
Energy chain guide	Cable protection and guidance system
IP 20	Panel’s degree of protection
Automatic height control	Cutting Torch’s Protection system
Flashback Arrestor	Cutting Flame’s Reflect Protection system
TexComputer (Itay) or MicroStep (China)	Machine’s control system (optional)
7000	Maximum Contour’s speed (mm/min)
Single Torch: 300 Five Torches: 5 – 100	Strip cutting thickness (mm)
0.5 – 25 for Carbon steel 0.5 – 20 for Stainless Steel 0.5 – 15 for Aluminum	Plasma cutting thickness (mm)
KARA Plasma 200 A	Plasma cutting’s power supply
Strip Cutting: 5 Torches CNC: Plasma or Oxy Fuel	Number of cutting stations (Optional)

مشخصات دستگاه جوش پلاسما 200 آمپر کارا

Descriptions	Subject
Thyristor Control	Type of voltage control
Stepless	Current control steps
25A/110v ~ 200A/200V	Current Voltage Range
200A	Permissible Load @100% D.C.
380V	Open Circuit Voltage
100A	Input Fuse Slow
100A	Input Current@ 100% D.C.
66KW	Max Power
500 kw	No Load power
3×380 V/50Hz	Mains input power
Thermostat	Over Load Protection
IP20	Protection Class
H	Insulation Class
760/590/1435 mm	Dimension L/W/H
460 Kg	Weight
7 Bars	Air Input Pressure
230 L/min	Air Consumption
A.F.	Cooling Type
6 m (additional are available by request)	Torch Cable Length
