دستگاه جوشکاری دروازه ایی کارا 2 نازله 2*2.5

امکان جوشکاری اچ و باکس: قابلیت جوشکاری هر دو نوع H و باکس در داخل و خارج دروازه.
استفاده از پروفیل‌های صنعتی استاندارد: طراحی و ساخت سازه‌ها با استفاده از پروفیل‌های صنعتی استاندارد مقاوم.
موتور گیربکس همزمان استفاده از دو موتور گیربکس همزمان برای حرکت‌ طولی دستگاه جلوگیری از چرخش ناخواسته دروازه دستگاه.
مخازن نگهدارنده پودر محافظ: مجهز به دو مخزن پودرمحافظ ۱۵۰ لیتری که در ادامه به سمت مشعل جوشکاری به دو مخزن ۳۰ لیتری متصل می‌شوند

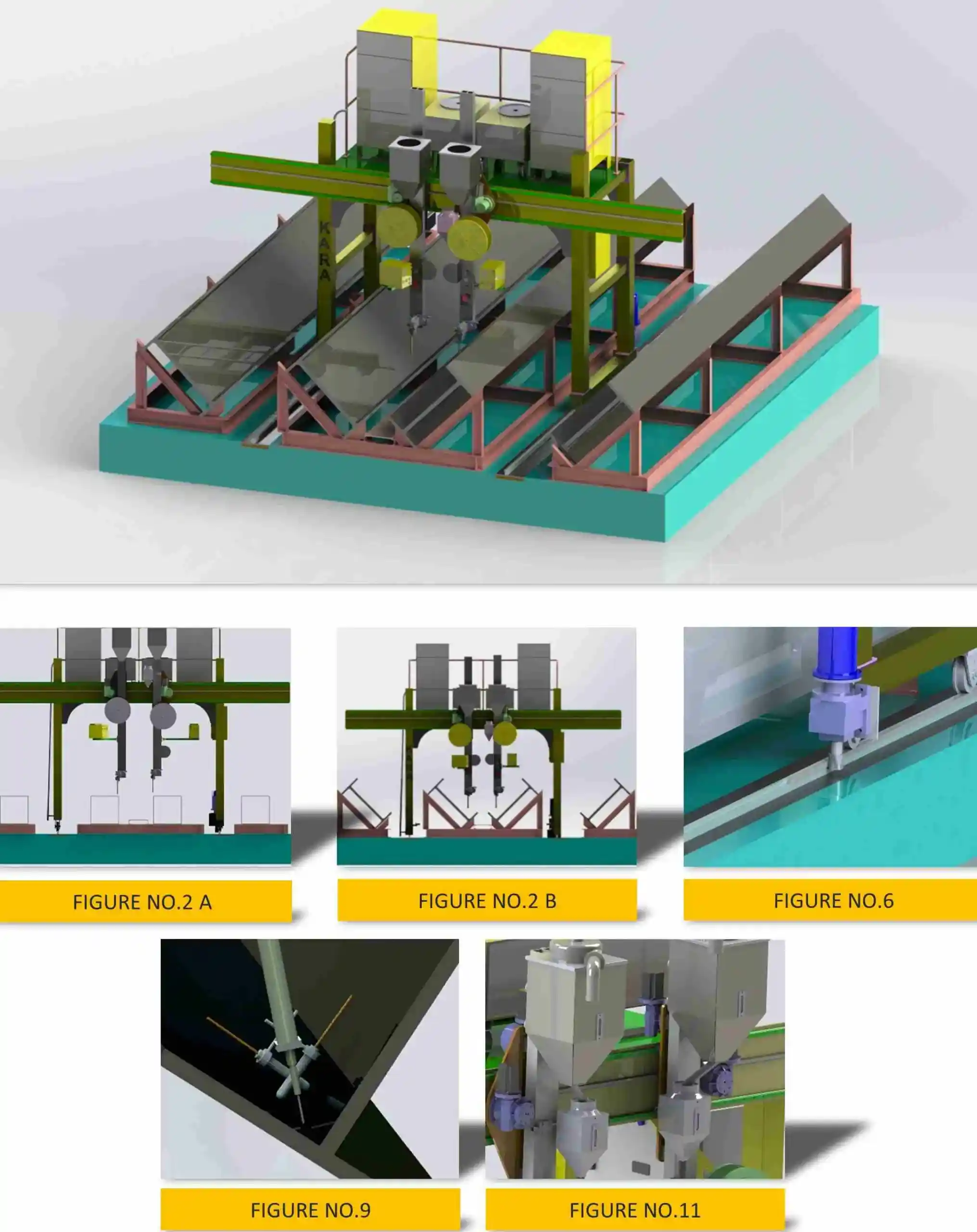

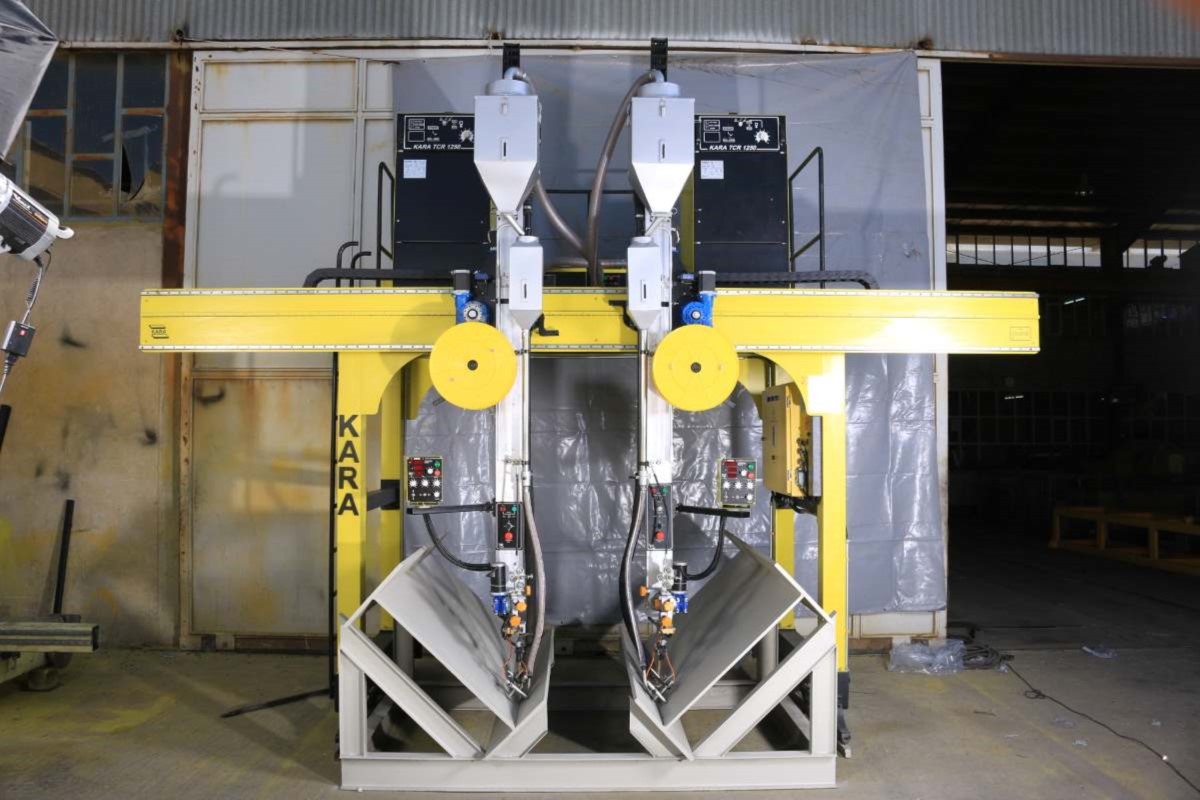

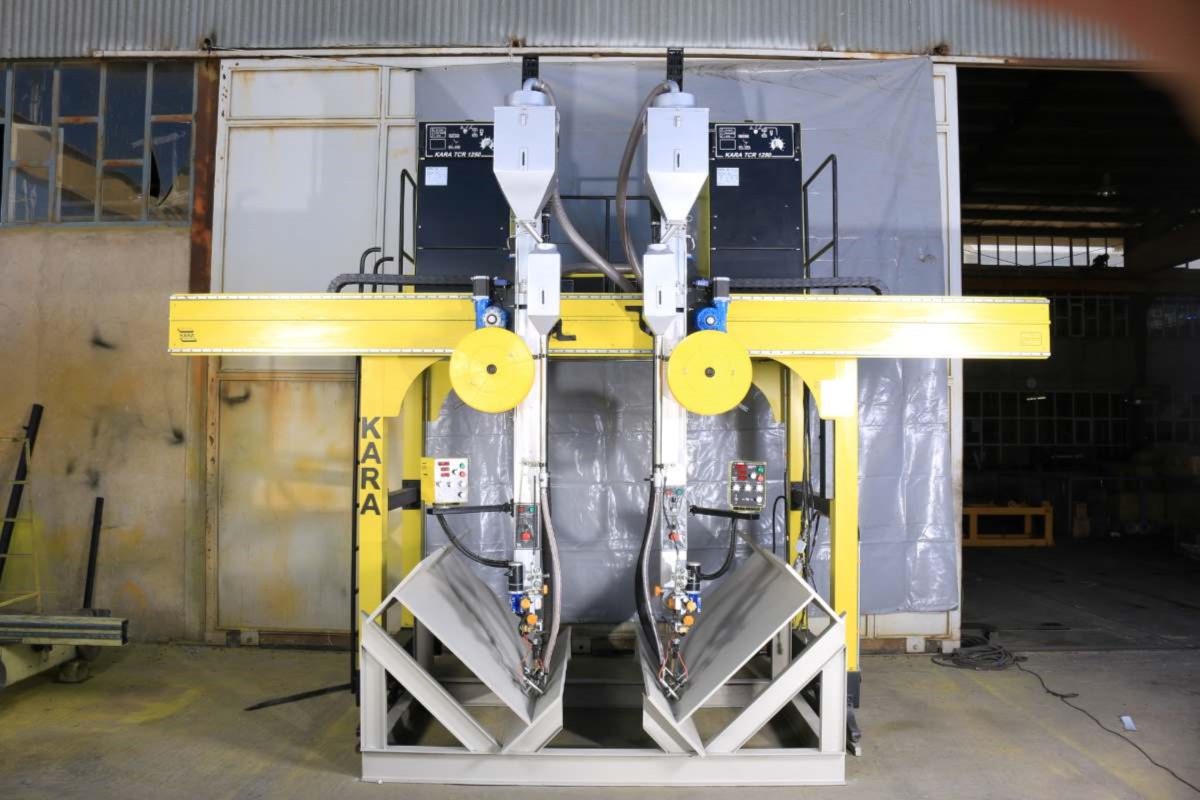

دستگاه دروازه جوش یا جوش دروازه‌ای کارا برای جوشکاری انواع تیرهای ساختمانی و باکس با مقاطع مختلف و اندازه های متنوع مناسب می باشد. با حرکت دستگاه بر روی ریل های مخصوص و به کمک تکنیک جوش زیر پودری امکان جوشکاری طولی قطعه کار فراهم می شود.

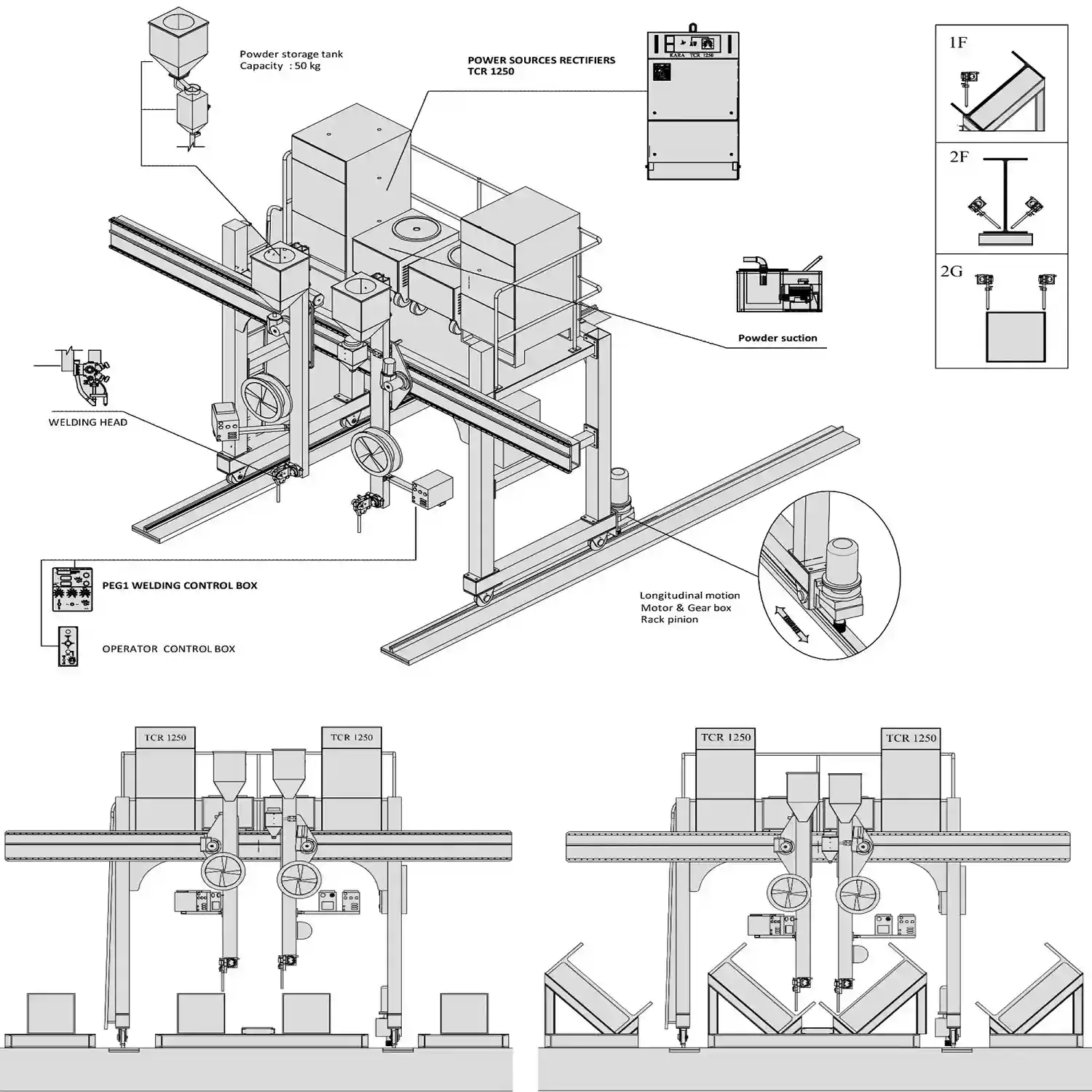

امکانات و ویژگی‌های دستگاه دروازه جوش کارا:

امکان جوشکاری اچ و باکس: قابلیت جوشکاری هر دو نوع H و باکس در داخل و خارج دروازه.
استفاده از پروفیل‌های صنعتی استاندارد: طراحی و ساخت سازه‌های دستگاه دروازه جوش با استفاده از پروفیل‌های صنعتی استاندارد مقاوم.
موتور گیربکس همزمان استفاده از دو موتور گیربکس همزمان برای حرکت‌ طولی دستگاه جلوگیری از چرخش ناخواسته دروازه دستگاه.
مخازن نگهدارنده پودر محافظ: مجهز به دو مخزن پودرمحافظ ۱۵۰ لیتری که در ادامه به سمت مشعل جوشکاری به دو مخزن ۳۰ لیتری متصل می‌شوند

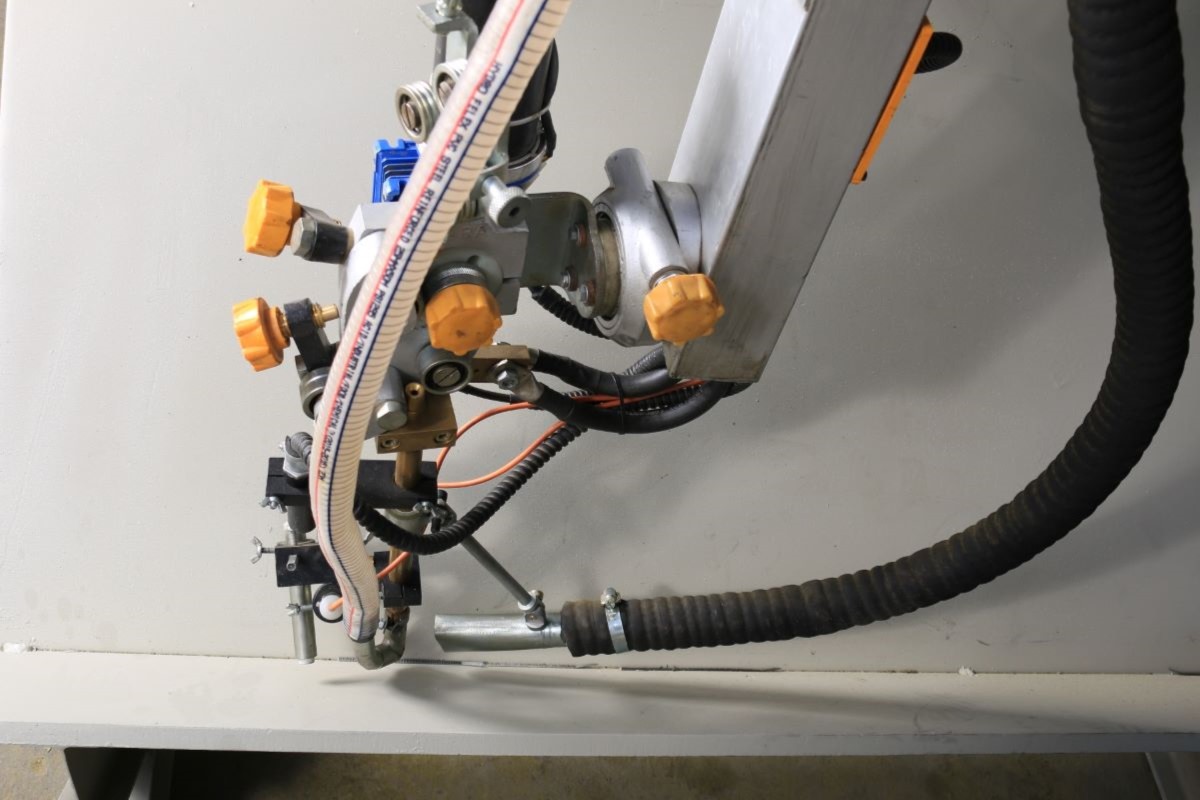

استپ موتور: استفاده از استپ موتور در حرکت عرضی و ارتفاعی بوم‌های جوشکاری برای ایجاد حرکت دقیق تحت کنترل
KARA TCR 1250A: مجهز به دو دستگاه منبع تغذیه جوشکاری KARA TCR 1250A.
سیستم ساکشن: مجهز به دو ساکشن موتوری جهت جمع‌آوری پودرمحافط جوش و انتقال به مخازن پودر مکش اتوماتیک کارا.
سنسورهای مجاورتی: مجهز به سنسورهای مجاورتی جهت کنترل دقیق و دنبال کردن مسیر جوش توسطPLC
شاخص نوع لیزری: برای دقت بیشتر در جوشکاری.
صاف کننده سیم: استفاده از یک مجموعه صاف کننده سیم.
پنل‌های کنترل: پنل‌های کنترل بر روی بوم‌های عمودی جوشکاری دستگاه دروازه جوش در موقعیت مناسب برای دسترسی آسان اپراتور .
کنتاکت لغزنده: مجهز به چهار کنتاکت لغزنده تحت فشارسیستم فنری برای ایجاد اتصال منفی جوشکاری در تماس با ریل حرکتی دستگاه.

KARA TCR 1250A

KARA Suction Unit

جدول مشخصات فنی

Descriptions	Subject
Min: 200 mm – Max: 1500 mm – inside & outside	H-Beam’s welding area
Min: 350 mm – Max: 1500 mm – inside & outside	Box welding area
Up to 12000 mm	H-Beam & Box Length
250 ~ 1800 mm/min	Machine’s Linear movement speed
PLC – Fatek	Machine’s control system
Motor & Gearbox + rack pinion for 2 sides	Machine’s linear movement system
IP 52	Panel’s degree of protection
Nominal Current @ Max. loud: 380v – 50Hz 3ph – 220A	Machine’s Electric Power Consumption
2 Automatic Proximity sensor for each side	Welding nozzles guidance system
KARA TCR 1250 A – 2 Set	Welding’s power supply
KARA Suction, 2 Set	Welding powder collection system
50 liters for each head	Welding powder tank capacity
35 Kg for Each Head	Capacity of welding wire pulleys
Wire 2.4 mm ~ 5 mm	Power of welding wires
W: 5000 mm, H: 3750 mm, L :1600 mm	Overall Machine’s Dimension (mm)
2800	Overall Machine’s Weight (kg)

KARA TCR 1250A Technical Specifications

Subject	Descriptions
Setting range	250A / 24V – 1250 / 44V
Max. load at 100% duty cycle	1250A / 44V
Max. output voltage variation for 5% in variation	2%
Max. output current at 100% D.C.	106A
Open circuit voltage	55V D.C
No load power	500W
Input power	3Ph/380V/50H
Full load Cos ø	0.92
Full load efficiency	0.86
Cooling Type	Air circuit with fan
Protection class	IP22
Insulation class	H (180°C)
Dimension L/W/H	760 / 590 / 1435 mm
Weight	490 Kg
Fuse (time lag)	125 A
Input cable area	4 x 25 mm
Output cable area	2 x 95 mm
