دستگاه درزجوش کارا

ویژگی‌ها:

  • جوشکاری درزجوش طولی فرایندی است که در آن یک تکه ورق که به طور کامل رول شده است، در امتداد درز طولی دو انتهای آن جوش داده می‌شود.
  • تنوع در سایز
  • کیفیت بالا
  • کاربردهای متنوع

دستگاه درزجوش کارا

جوشکاری درزجوش طولی فرایندی است که در آن یک تکه ورق که به طور کامل رول شده است، در امتداد درز طولی دو انتهای آن جوش داده می‌شود. نوع جوشکاری می‌تواند بسته به سفارش مشتری میگ مگ یا تیگ باشد. این فرایند به راحتی امکان ایجاد فرم استوانه از ورق صاف  فلزی را فراهم می‌کند.

ماشین‌ درزجوش کارا

دستگاه درزجوش کارا با توجه به ابعاد قطعه کاردر سه سایز مختلف تولید می‌شوند:

  • اندازه کوچک
  • اندازه متوسط
  • اندازه بزرگ

این تنوع سایزها امکان جوشکاری قطعات در ابعاد و وزن‌های مختلف را فراهم می‌کند.

عملکرد دستگاه

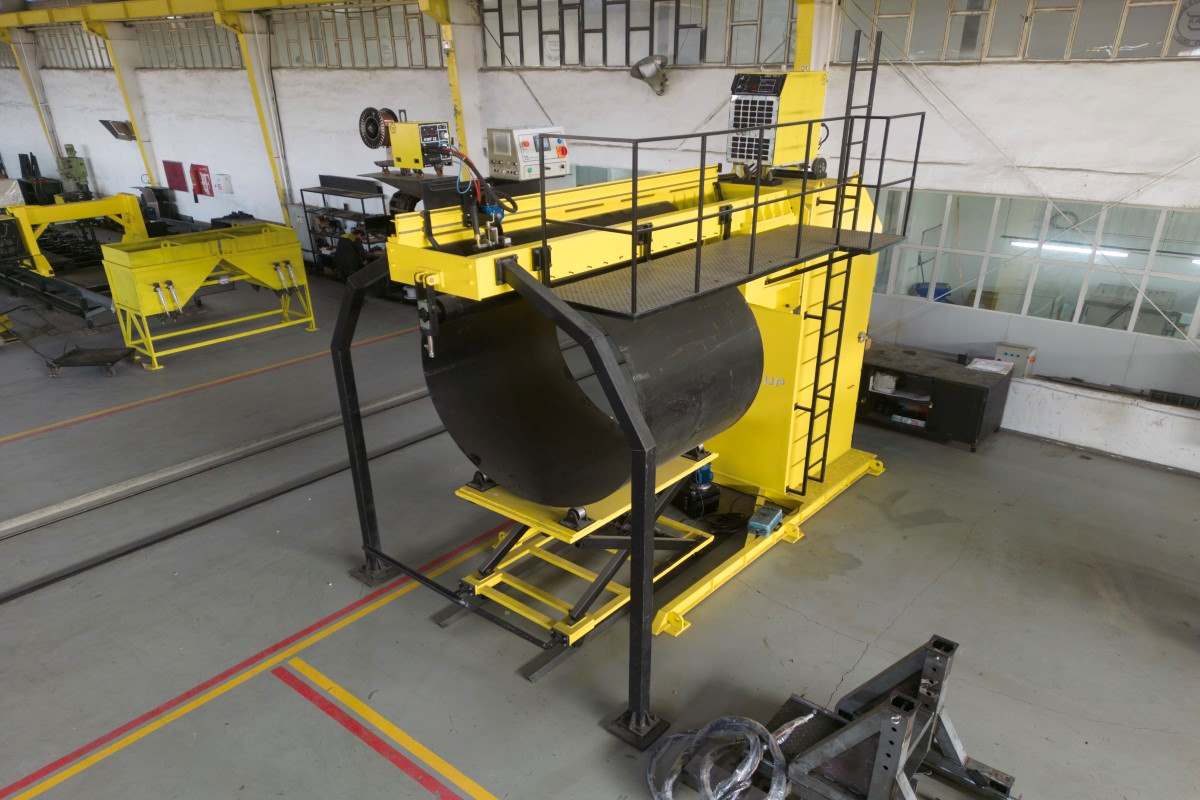

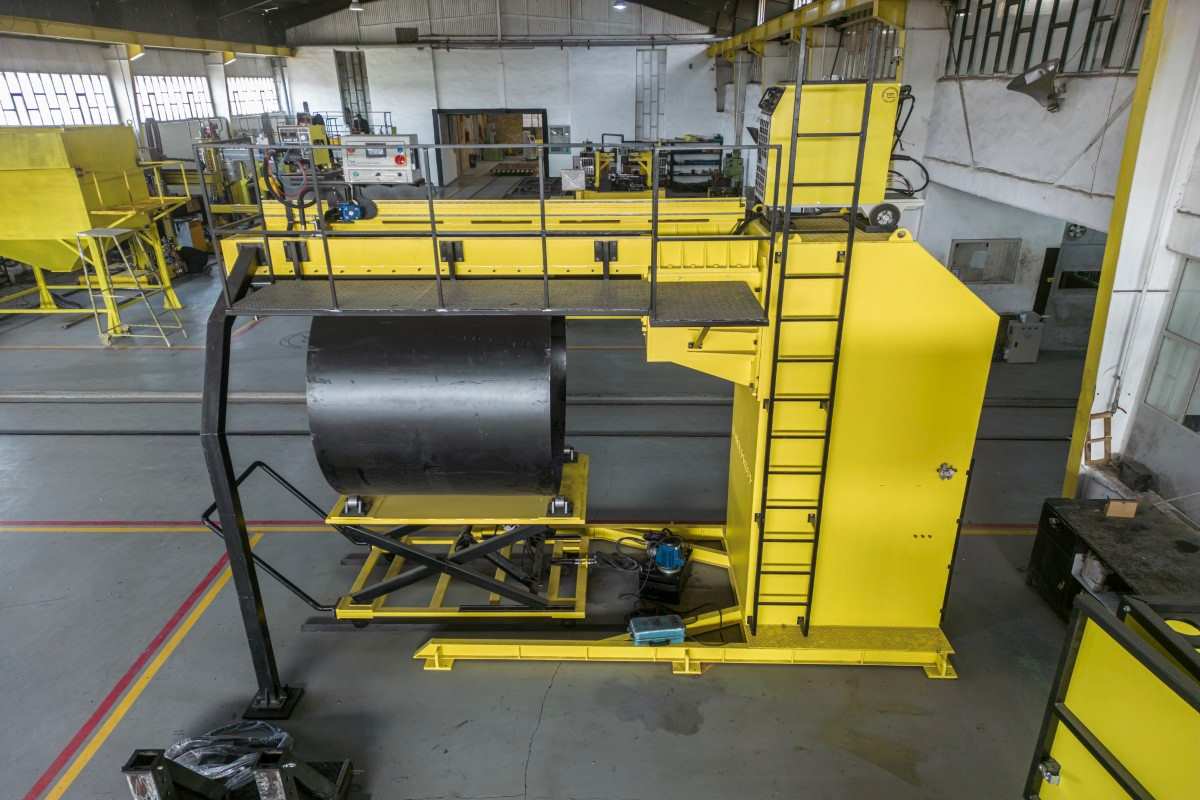

  1. بارگذاری آسان قطعه کار: با توجه به وزن سنگین قطعه کار، از جک قیچی هیدرولیکی برای لیفت و بارگذاری آسان قطعه کار در دستگاه درزجوش بزرگ استفاده می‌شود.
  2. ثابت‌سازی قطعه کار: قطعه کار با استفاده از مکانیزم کلمپ پنوماتیک به طور کامل بر روی دستگاه درزجوش ثابت می‌شود. این امر باعث می‌شود که قطعه در حین جوشکاری کاملاً در جای خود برروی لوله مندریل ثابت بماند.

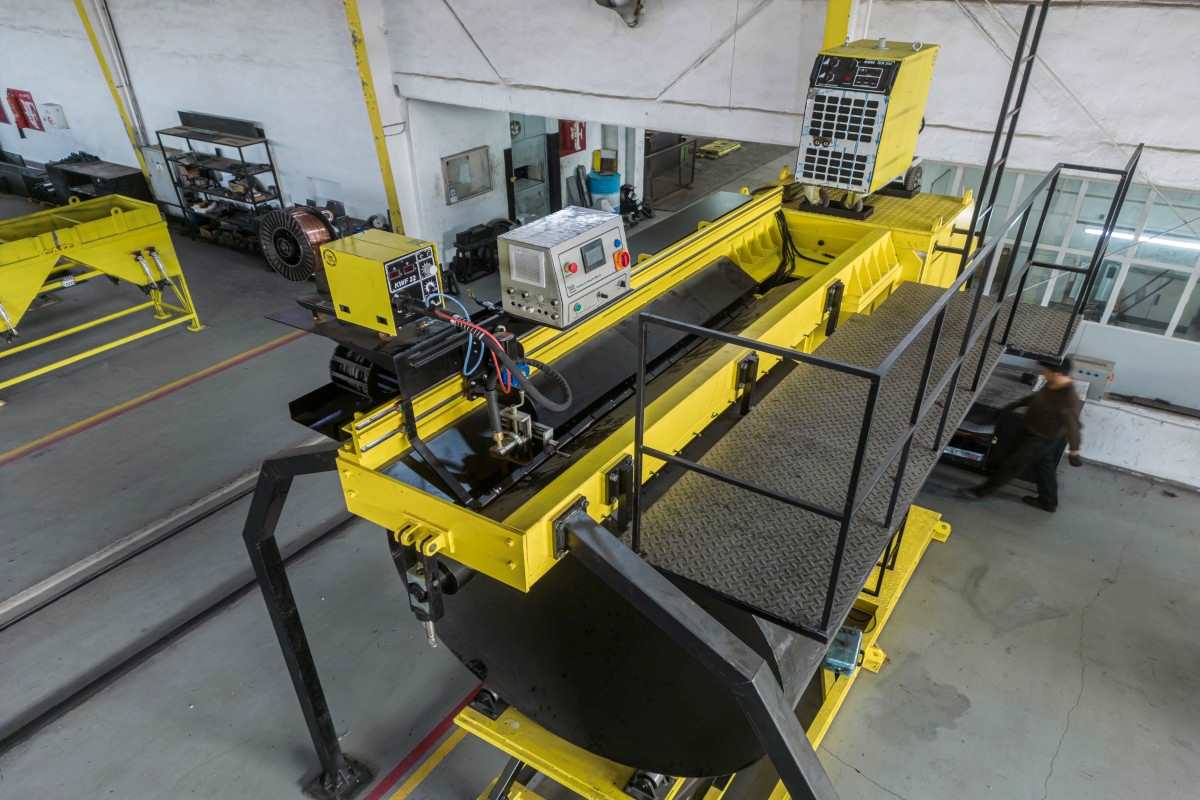

  3. عملیات جوشکاری: تورچ جوشکاری با حرکت دقیق در امتداد حرکت طولی خود، از طریق راهنمای کشویی خطی و با استفاده از استپ موتور، جوش‌هایی بسیار با کیفیت ایجاد می‌کند. در حین فرایند جوشکاری گاز محافظ هم از قسمت بالا توسط مشعل جوشکاری و هم از قسمت پایین توسط لوله مندرل سبب محافظت کامل حوضچه جوشکاری می شود. وجود لوله های مسی آب گرد در لوله مندرل به تبادل گرمایی در ناحیه جوشکاری کمک می کند.

مزایا و کاربردها

  • تنوع در سایز: دستگاه درزجوش کارا با سه سایز مختلف امکان جوشکاری قطعات کوچک تا بزرگ را فراهم می‌کنند. طول قطعه کار تا 2500 میلیمتر ضخامت قطعه کار از 0.5 تا 12 میلیمترو قطر قطعه کار از 120 میلیمتر تا 2500 میلیمتر قابل دستیابی است.
  • کیفیت بالا: استفاده از راهنمای کشویی خطی و استپ موتور تضمین کننده حرکت دقیق و پایدارمشعل جوشکاری بوده و این امر در کنار تنظیم دقیق سرعت سیم جوش تغذیه از دستگاه وایر فیدر کیفیت بالای جوش‌ راتضمین میکند.
  • کاربردهای متنوع: این دستگاه‌ در جوشکاری صفحات صاف، ورق‌ها، لوله‌های درز دار و ساخت قطعات استوانه‌ای کاربرد دارد.
  • سهولت در استفاده: مکانیزم کلمپ پنوماتیک و جک قیچی هیدرولیکی فرآیند ثابت‌سازی و بارگذاری قطعه کار را بسیار آسان کرده و از طرف دیگر فرایند نیمه خودکار جوشکاری کار با این دستگاه را به شکل قابل ملاحظه ای آسان می کند.

ماشین درزجوش کارا با ویژگی‌ها و عملکرد منحصر به فرد خود، انتخابی عالی برای انجام جوشکاری‌های دقیق و با کیفیت در صنایع مختلف می باشد.

دستگاه درزجوش کارا

دستگاه درزجوش کارا

Overall  Diemensions of small size seam welder




دستگاه درزجوش کارا

Overall  Diemensions of medium size seam welder




دستگاه درزجوش کارا

Overall  Diemensions of Large size seam welder


ItemSmall Size MachineMedium Size machineLarge Size Machine
Max work piece Diameter(mm)80013002500
Min Work Piece Diameter120200300
Work Piece thickness (mm)0.5 – 40.5 – 41-12
Max Workpiece length (mm)150020002500
Max Longitudinal Torch Speed1200 mm/min1200 mm/min1200 mm/min
Longitudinal torch Course160021002600
Longitudinal Movement MechanismSliding linear guide& stem motorSliding linear guide& stem motorSliding linear guide& stem motor
Welding process typeMIG or TIGMIG or TIGMIG or TIG
Clamping MechanismClamping plates actuated by Compressed Air hose 6 bar ( 2000 kg/meter )Clamping plates actuated by Compressed Air hose 6 bar ( 2000 kg/meter )Clamping plates actuated by Compressed Air hose 6 bar( 2000 kg/meter )
Hydraulic Lifting scissors_________included
Water Cooling Unitincludedincludedincluded
Weight1400 KG2000 KG5000 Kg
