دستگاه جوش 1F کارا

این دستگاه شامل اجزای مختلفی از جمله واگن، ستون، بوم، بازوی جوشکاری و سیستم مکانیکی نگهدارنده مشعل جوشکاری، و سیستم کنترل الکتریکی می‌باشد. واگن، ستون و بوم به عنوان چارچوب اصلی دستگاه عمل می‌کنند. بازوی جوشکاری و سیستم نگهدارنده ابزار بر روی بوم نصب می‌شوند و مکانیزم ردیابی مکانیکی مشعل جوشکاری برای پشتیبانی از مشعل و تنظیم دقیق موقعیت نوک جوشکاری استفاده می‌شود.

دستگاه جوش 1F کارا

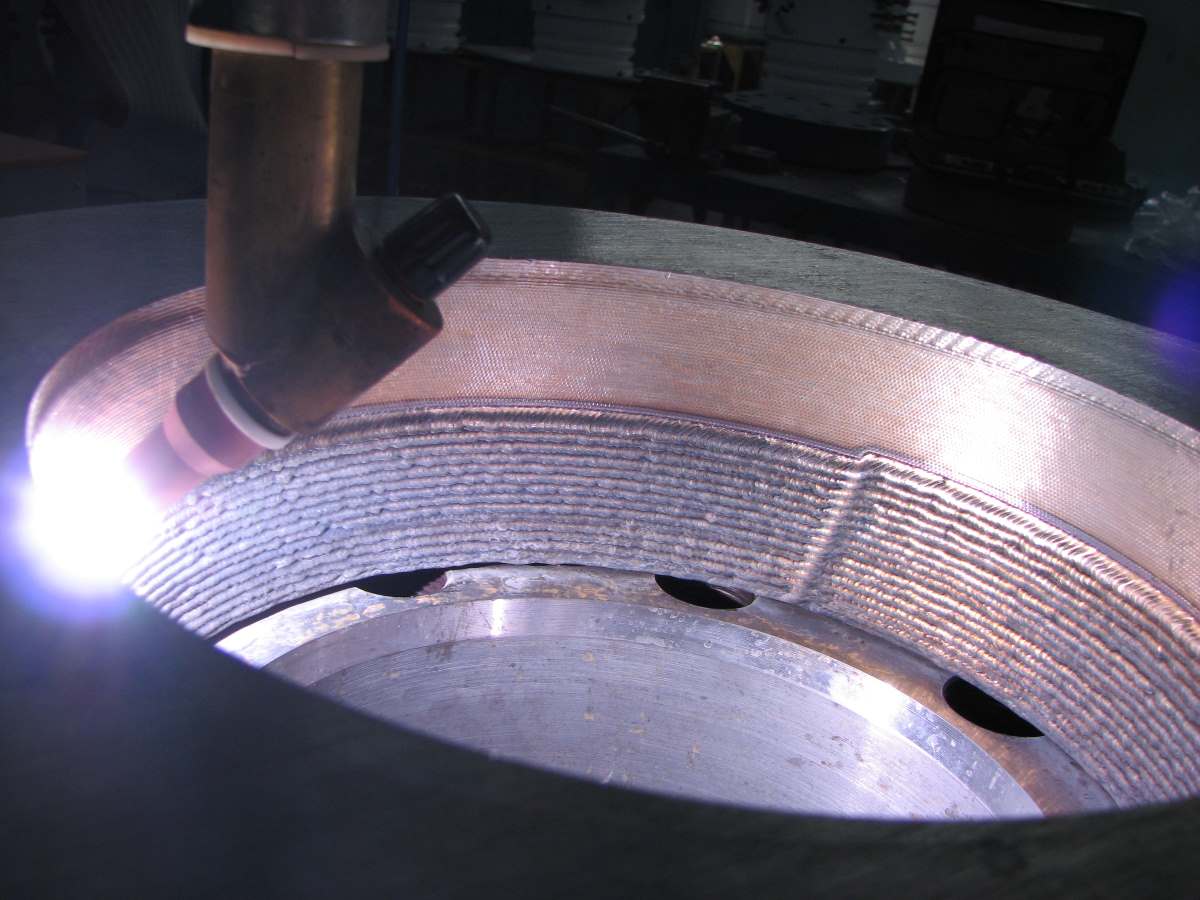

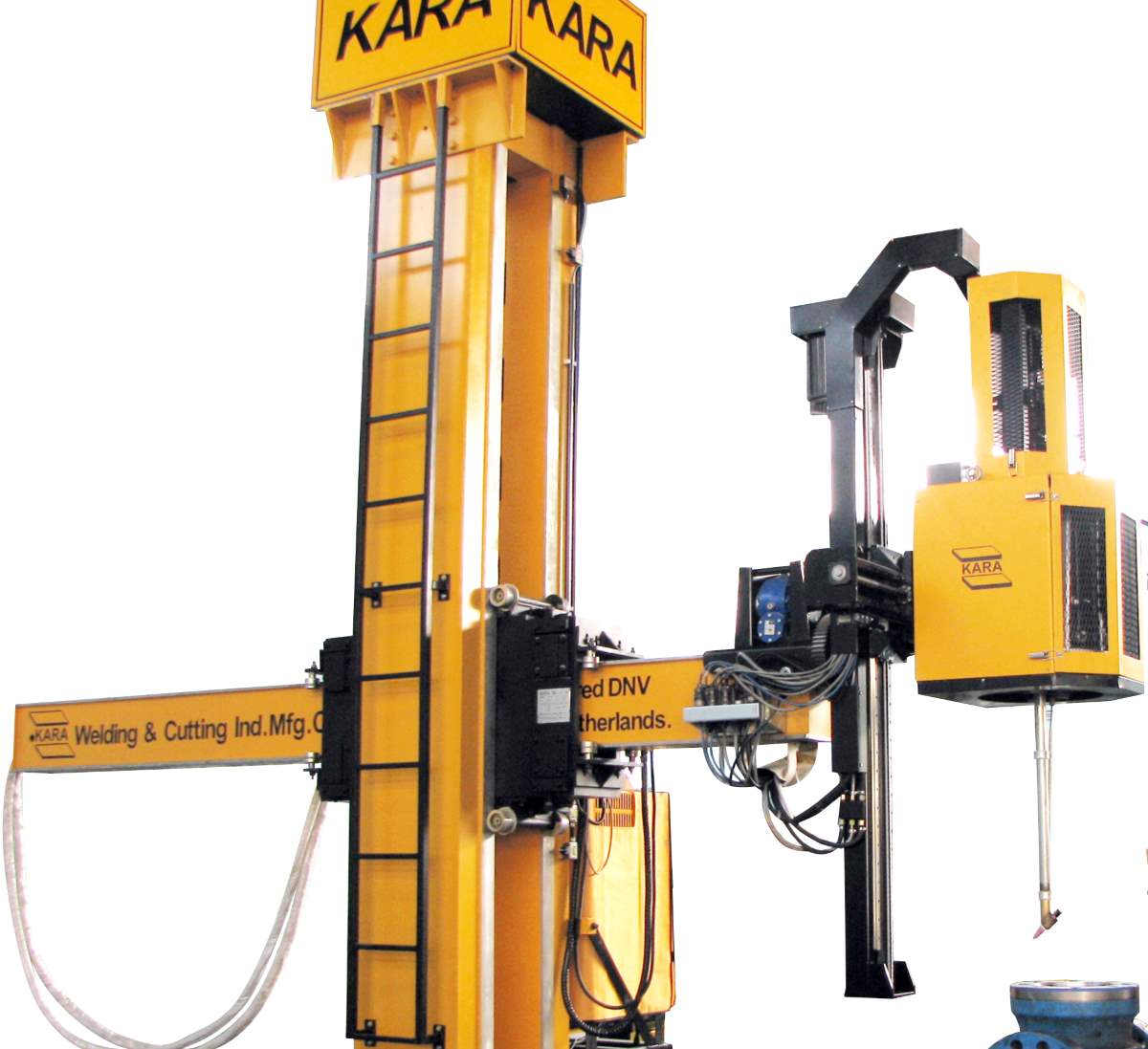

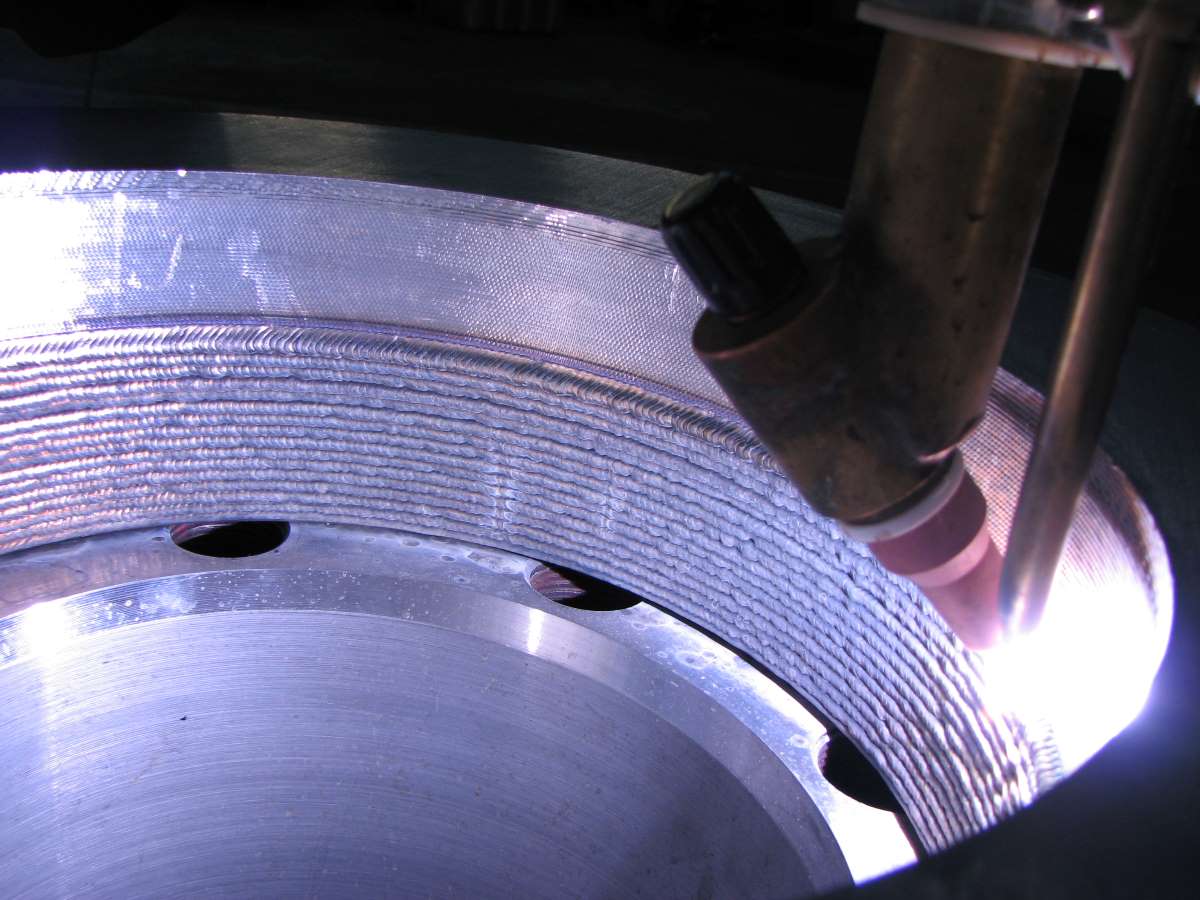

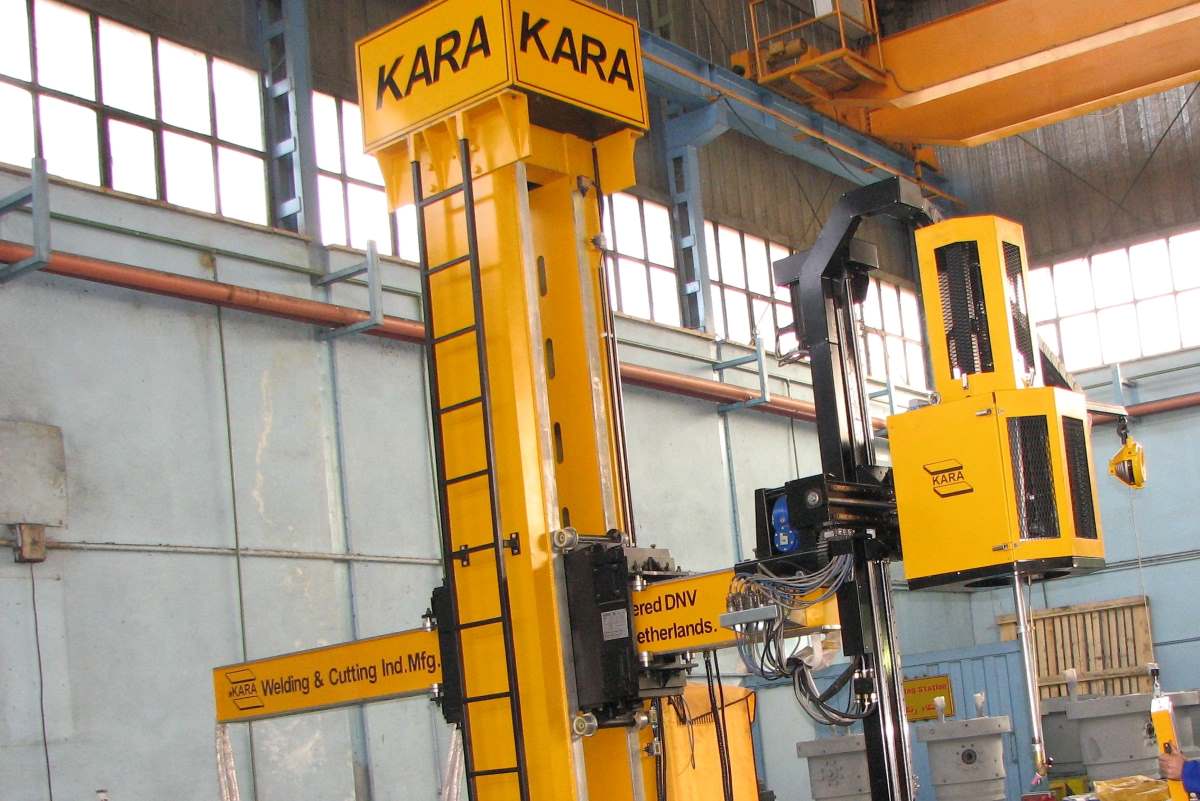

دستگاه جوش 1F کارا شامل اجزای مختلفی از جمله واگن، ستون، بوم، بازوی جوشکاری و سیستم مکانیکی نگهدارنده مشعل جوشکاری، و سیستم کنترل الکتریکی می‌باشد. واگن، ستون و بوم به عنوان چارچوب اصلی دستگاه عمل می‌کنند. بازوی جوشکاری و سیستم نگهدارنده ابزار بر روی بوم نصب می‌شوند و مکانیزم ردیابی مکانیکی مشعل جوشکاری برای پشتیبانی از مشعل و تنظیم دقیق موقعیت نوک جوشکاری استفاده می‌شود.

روی سیستم نگهدارنده ابزار چندین گروه چرخ نصب شده که به ریل‌های هدایت‌کننده دستگاه برای حرکت عمودی (بالا و پایین) و افقی (چپ و راست) متصل می‌شوند. دو مجموعه سیستم حرکتی وظیفه حرکت دادن بازوی جوشکاری را در جهات مختلف برعهده دارند. مکانیزم مکانیکی ردیابی مشعل جوشکاری در بخش پایین بازوی جوشکاری نصب شده و سیستم تغذیه سیم جوشکاری در بخش بالایی آن قرار گرفته که اطمینان حاصل می‌کند نوک جوش در نزدیکی درز جوشکاری قرار بگیرد، اما با حفظ فاصله‌ای معین. همچنین، دستگاه دارای سیستم تنظیم دستی حرکت چپ و راست مشعل جوشکاری می‌باشد.

سیستم کنترل الکتریکی شامل تابلو کنترل الکتریکی و پنل عملیات است. از طریق این سیستم، تمامی عملیات دستگاه جوش 1F کارا از جمله تنظیمات پارامترهای جوشکاری و کنترل سیستم بازیابی فلوکس مدیریت و اجرا می‌شود.

دستگاه جوش TCR 1250

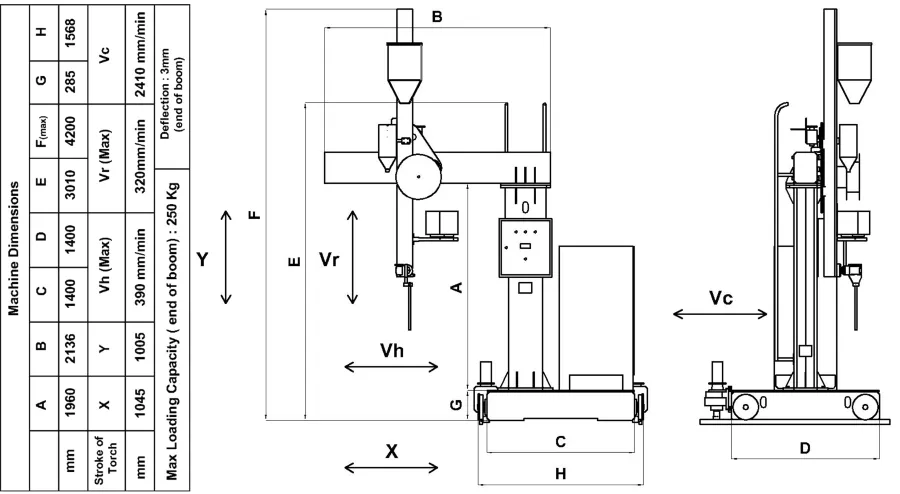

جدول مشخصات فنی

description	subject
Min: 200 mm – Max: 1500 mm	Minimum and maximum working dimensions
Min: 250 mm – Max: 12000 mm	Minimum and maximum working length
Vc:2410 Vr(max): 320 Vh(max): 390	Machine’s Linear movement speed
40 A	Input Current
380 V ~ 50 Hz	Input Voltage
Inverter – Delta	Machine’s control system
IP52	Panel’s degree of protection
Nominal Current @ Max. loud: 380v – 50Hz 3ph – 110 A	Machine’s Electric Power Consumption
KARA TCR1250 A	Welding’s power supply
KARA Suction	Welding powder suction system
Motor & Gearbox + rack pinion, 2 sides	Machine’s linear movement system
Automatic Proximity sensor for each side	Welding nozzles guidance system
50 Kg	Welding powder tank capacity
35 Kg	Capacity of welding wire pulleys
Wire 2.4 mm ~ 5 mm	Power of welding wires
W: 2136 mm, H: 4200 mm, L: 1568 mm	Overall Machine’s Dimension (mm)
2050	Overall Machine’s Weight (kg)

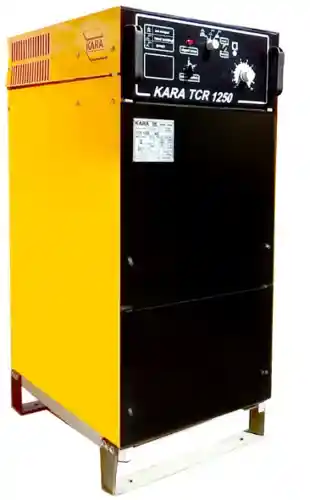

مشخصات فنی دستگاه جوش tcr 1250

Subject	Descriptions
Setting range	250A / 24V – 1250 / 44V
Max. load at 100% duty cycle	1250A / 44V
Max. output voltage variation for 5% in variation	2%
Max. output current at 100% D.C.	106A
Open circuit voltage	55V D.C
No load power	500W
Input power	3Ph/380V/50H
Full load Cos ø	0.92
Full load efficiency	0.86
Cooling Type	Air circuit with fan
Protection class	IP22
Insulation class	H (180°C)
Dimension L/W/H	760 / 590 / 1435 mm
Weight	490 Kg
Fuse (time lag)	125 A
Input cable area	4 x 25 mm
Output cable area	2 x 95 mm
