دستگاه جوش دیواره مخزن

دستگاه مناسب برای جوشکاری با تکنیک‌ های قوس زیر پودری برای قطعات در اشکال و اندازه‌های مختلف می باشد.

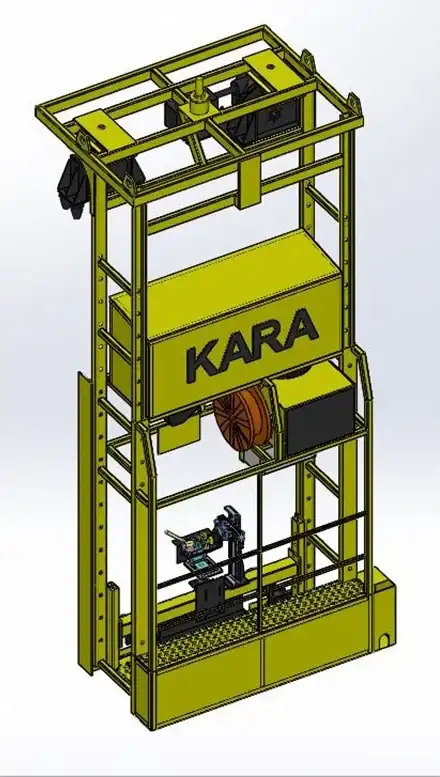

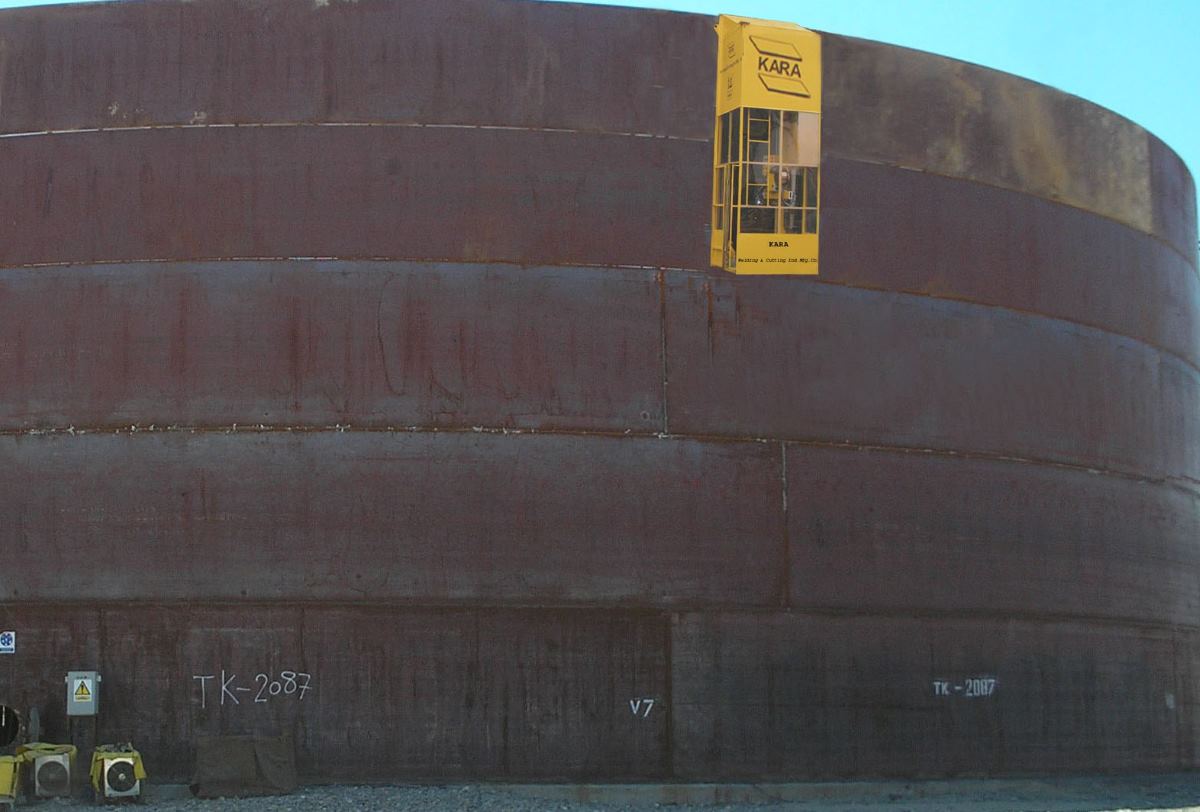

ماشین شامل یک مجموعه‌ از تجهیزات جوشکاری اتوماتیک دوار در موقعیت جوشکاری ساعت 3 می‌ باشد که عمدتاً برای جوشکاری مخازن ذخیره‌سازی بزرگ و اجسام استوانه‌ای مشابه طراحی شده است. این دستگاه‌ها به گونه‌ای طراحی شده‌اند که روی ریل دور دیواره مخزن حرکت می‌کنند و به‌طور موقت بر روی مخزن فیکس شده است.

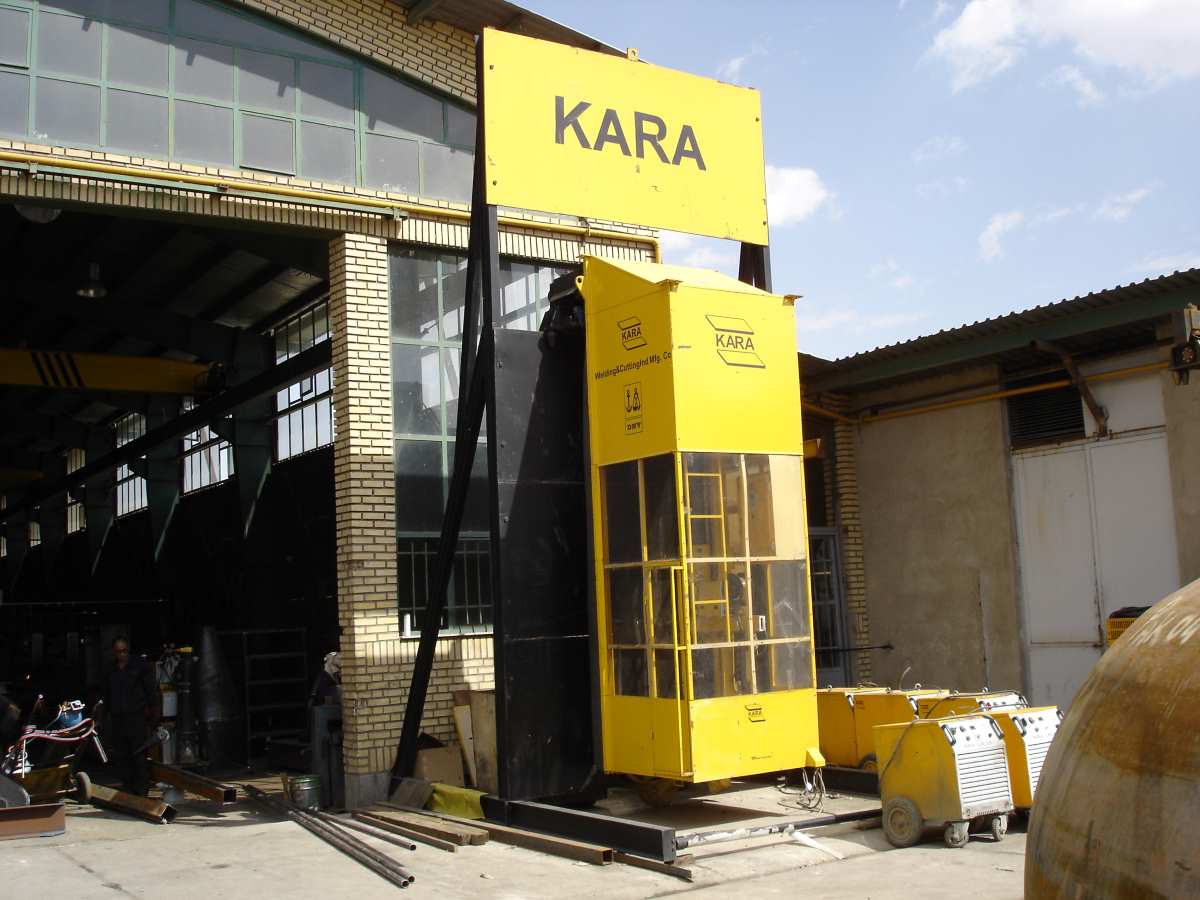

این دستگاه‌ها به‌صورت نسخه یک‌طرفه و دوطرفه در دسترس هستند. نسخه دوطرفه به اپراتور این امکان را می‌دهد که در کابین سوار شده و با دو نازل جوشکاری به طور همزمان عملیات جوشکاری داخل و بیرون مخزن را انجام دهد.

دستگاه جوش دیواره مخزن کارا

دستگاه جوش دیواره مخزن کارا با طراحی پیشرفته و تکنولوژی‌های به‌روز، به عنوان یک دستگاه برای جوشکاری مخازن ذخیره‌سازی بزرگ، سیلوها، کوره‌های بلند و اجسام استوانه‌ای مشابه، طراحی شده است.

ویژگی‌ها و قابلیت‌ها:

تنوع جوشکاری:
- دستگاه جوش دیواره مخزن مناسب برای جوشکاری با تکنیک‌ های قوس زیر پودری برای قطعات در اشکال و اندازه‌های مختلف می باشد.
تجهیزات جوشکاری اتوماتیک دوار:
- ماشین شامل یک مجموعه‌ از تجهیزات جوشکاری اتوماتیک دوار در موقعیت جوشکاری ساعنت 3 می‌ باشد که عمدتاً برای جوشکاری مخازن ذخیره‌سازی بزرگ و اجسام استوانه‌ای مشابه طراحی شده است. این دستگاه‌ها به گونه‌ای طراحی شده‌اند که روی ریل دور دیواره مخزن حرکت می‌کنند و به‌طور موقت بر روی مخزن فیکس شده است.
نسخه‌های مختلف دستگاه:
- این دستگاه‌ها به‌صورت نسخه یک‌طرفه و دوطرفه در دسترس هستند. نسخه دوطرفه به اپراتور این امکان را می‌دهد که در کابین سوار شده و با دو نازل جوشکاری به طور همزمان عملیات جوشکاری داخل و بیرون مخزن را انجام دهد.
کابین اپراتور:

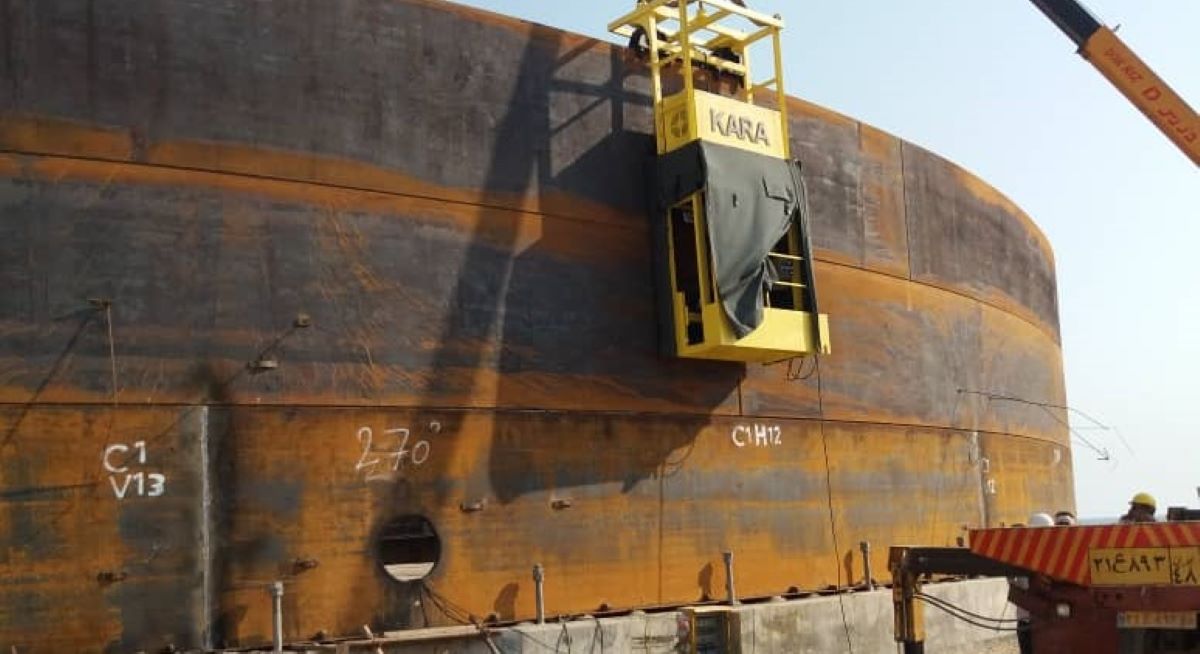

- کابین اپراتور برای حداکثر ایمنی و راحتی طراحی شده است. این کابین دارای یک کف با ارتفاع متغیر است که می‌تواند با ارتفاع ورق سازگار شود و برای حفاظت در برابر شرایط بد آب و هوایی می تواند با پرده پوشانده ‌شود.
- در نسخه دوطرفه، کابین به نردبان و پل اتصال در قسمت بالا مجهز است که صعود اپراتور به بالای مخزن را امکان پذیر می‌کند.
طراحی تلسکوپی و قابل تنظیم:
- تنظیم دستگاه جوش دیواره مخزن برای قرار گرفتن در موقعیت ارتفاعی جوشکاری مورد نظر با توجه به طراحی تلسکوپی امکان پذیر است.

دستگاه جوش دیواره مخزن کارا با ویژگی‌های پیشرفته و طراحی مقاوم، گزینه‌ای ایده‌آل برای انجام جوشکاری مخازن بزرگ است. این دستگاه با توانایی‌های منحصر به فرد خود، به افزایش کارایی و کیفیت در عملیات‌های جوشکاری کمک می‌کند.

KARA TCR 1250A

KARA Suction Unit

جدول مشخصات فنی

Subject	Descreption
Plate Height (mm)	2000 – 4000
Travel Speed ( mm/Min )	0 – 3000
Plate Thickness(mm)	10 – 40
Wire Diameter(mm)	2 – 5
Welding Speed (cm/min)	25 – 35
Powder tank capacity (KG)	25
Powder Suction	Kara-Suction 1.5 KW
Type of Welding torches	KARA Submerged Arc Welding
Minimum Tank Diameter (mm)	4500
Wire Feeder Motor	DC – 190W – 24V – 800RPM
Gear Box Axis Movement	Worm Gear. i=20, T=28daN.m
Electro Motor	AC-1400 RPM
KARA TCR	1250A

جدول مشخصات فنی کارا TCR1250

Subject	Descriptions
Setting range	250A / 24V – 1250 / 44V
Max. load at 100% duty cycle	1250A / 44V
Max. output voltage variation for 5% in variation	2%
Max. output current at 100% D.C.	106A
Open circuit voltage	55V D.C
No load power	500W
Input power	3Ph/380V/50H
Full load Cos ø	0.92
Full load efficiency	0.86
Cooling Type	Air circuit with fan
Protection class	IP22
Insulation class	H (180°C)
Dimension L/W/H	760 / 590 / 1435 mm
Weight	490 Kg
Fuse (time lag)	125 A
Input cable area	4 x 25 mm
Output cable area	2 x 95 mm

جدول مشخصضات فنی دستگاه ساکشن

description	subject
1.5kw	Power
380 v 3 ph.	Voltage
2.8 A	Current
210 mbar	Vacuum
180 m3/h	Air flow
82 kg	Weight
