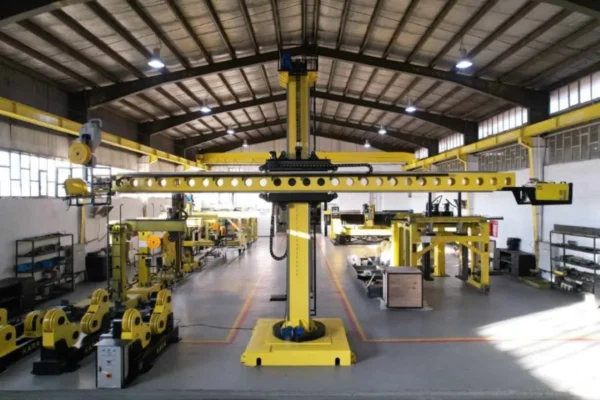

دستگاه بوم و ستون جوشکاری کارا

سرعت متغیر: دستگاه قادر به تنظیم سرعت مشعل جوشکاری از 10 تا 120 سانتی‌متر در دقیقه است که مشابه با سرعت یک تراکتور جوشکاری می‌باشد.
حرکت عمودی و افقی: حرکت عمودی آهسته و کنترل خطی حرکت بوم افقی ، امکان جوشکاری با کیفیت عالی را در قطعات سنگین فلزی فراهم می‌کند.
چرخش 360 درجه: ستون دستگاه امکان چرخش 360 درجه را فراهم می‌کند که به عملکرد شعاعی دستگاه در جوشکاری و برش کمک می‌کند.

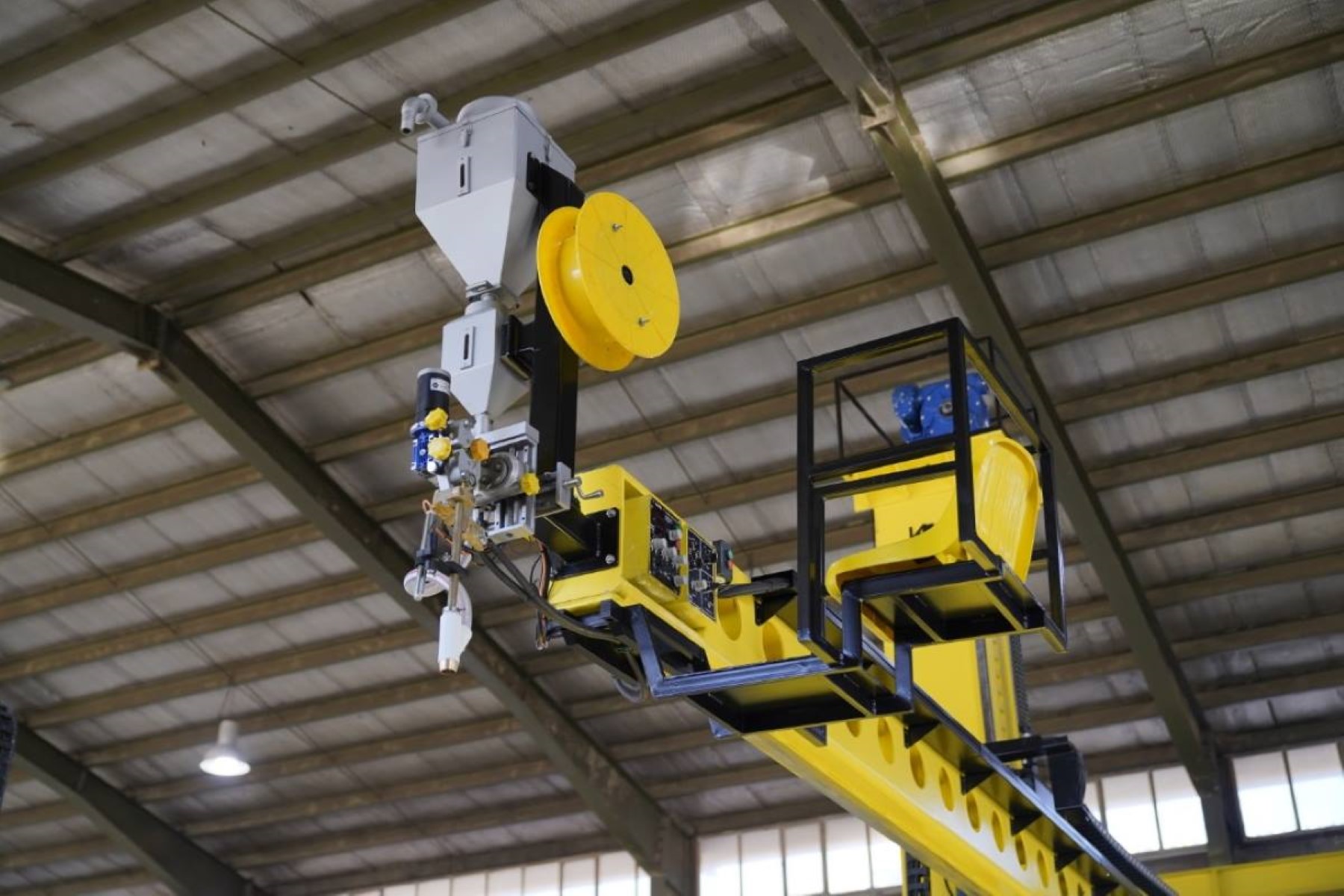

نصب مشعل‌های متحرک: امکان نصب مشعل‌های برش و جوشکاری متحرک بر روی بوم، این دستگاه را به یک ابزار چندکاره و کاربردی تبدیل می‌کند.

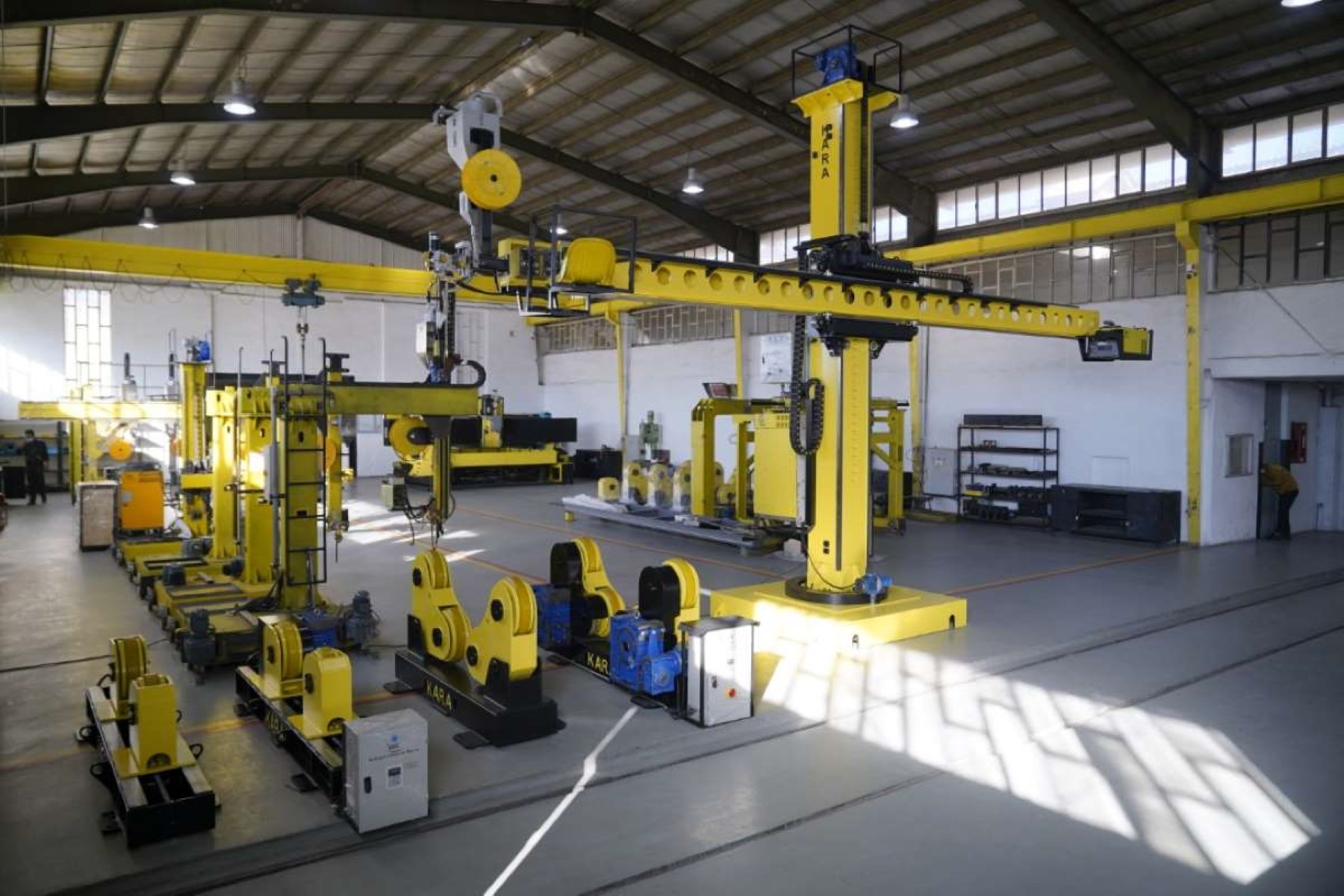

دستگاه بوم و ستون جوشکاری کارا

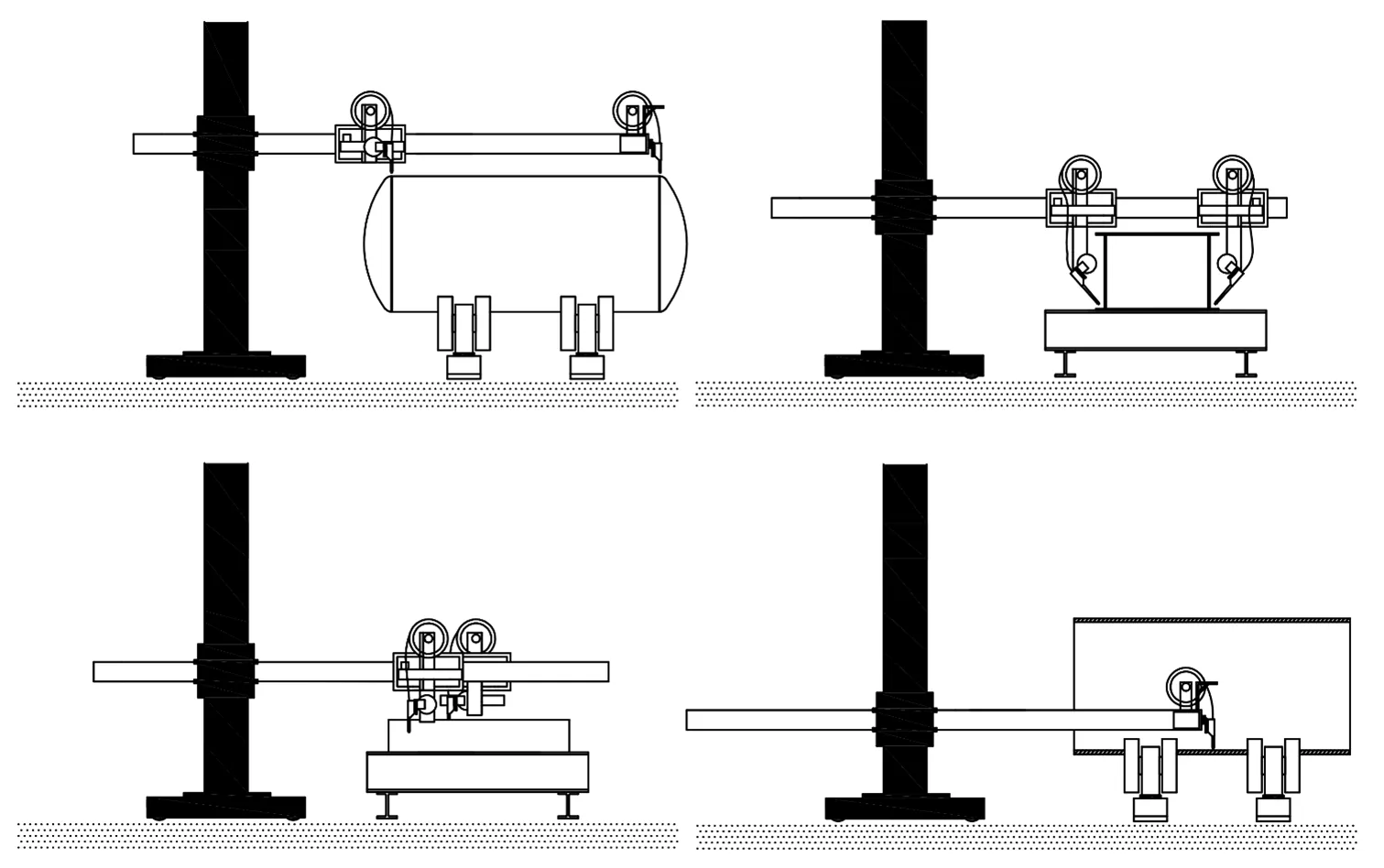

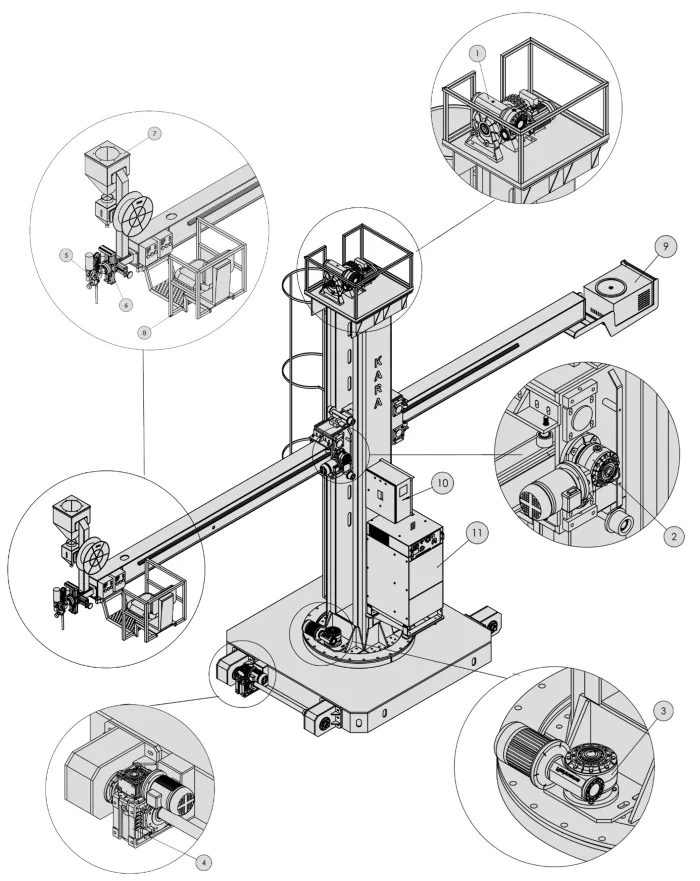

دستگاه بوم و ستون کارا به‌طور خاص برای جوشکاری سازه‌های فلزی بزرگ، مخازن و سطوح دایره‌ای با ابعاد متغیر از 2×2 متر تا 10×10 متر طراحی و تولید شده است. در این دستگاه امکان چرخش 360 درجه ستون و حرکت عمودی بوم و حرکت طولی بر روی ریل به منظور دستیابی به موقعیت فضایی مناسب جوشکاری وجود دارد.

KCB – Type A

KCB – Type B

ویژگی‌های کلیدی:

سرعت متغیر: دستگاه بوم و ستون جوشکاری کارادستگاه بوم و ستون جوشکاری کارا قادر به تنظیم سرعت مشعل جوشکاری از 10 تا 120 سانتی‌متر در دقیقه است که مشابه با سرعت یک تراکتور جوشکاری می‌باشد. این قابلیت به اپراتور اجازه می‌دهد تا سرعت جوشکاری را بر اساس نیازهای پروژه تنظیم کند.

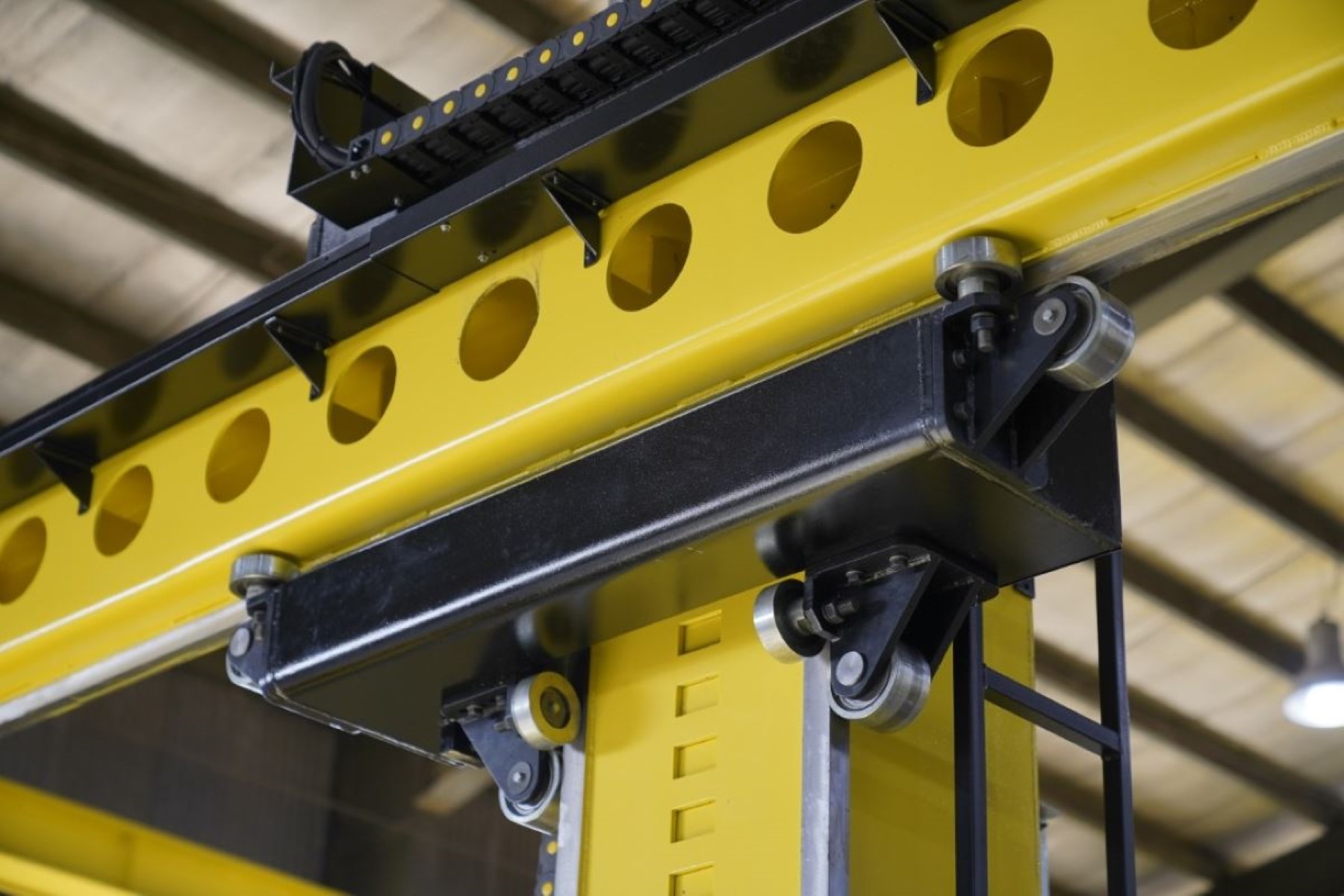

حرکت عمودی و افقی: حرکت عمودی آهسته و کنترل خطی حرکت بوم افقی ، امکان جوشکاری با کیفیت عالی را در قطعات سنگین فلزی فراهم می‌کند. این ویژگی به افزایش دقت و یکنواختی جوشکاری کمک می‌کند.
چرخش 360 درجه: ستون دستگاه امکان چرخش 360 درجه را فراهم می‌کند که به عملکرد شعاعی دستگاه در جوشکاری و برش کمک می‌کند. این ویژگی انعطاف‌پذیری بالایی در انجام عملیات‌های مختلف فراهم می‌آورد.
نصب مشعل‌های متحرک: امکان نصب مشعل‌های برش و جوشکاری متحرک بر روی بوم، این دستگاه را به یک ابزار چندکاره و کاربردی تبدیل می‌کند که می‌تواند برای انواع عملیات‌های جوشکاری و برش استفاده شود.
افزایش کارایی با استفاده از پوزیشنر دوار: برای افزایش کارایی دستگاه بوم و ستون جوشکاری کارا، می‌توان از پوزیشنر دوار KARA استفاده کرد. این میزها امکان چرخش قطعات در حین عملیات را فراهم می‌آورند، که به اپراتور این امکان را می‌دهد تا بدون نیاز به جابجایی دستی قطعات، آن‌ها را به زوایای مختلف بچرخاند. این ویژگی به بهبود دقت و کاهش زمان عملیات کمک شایانی می‌کند.

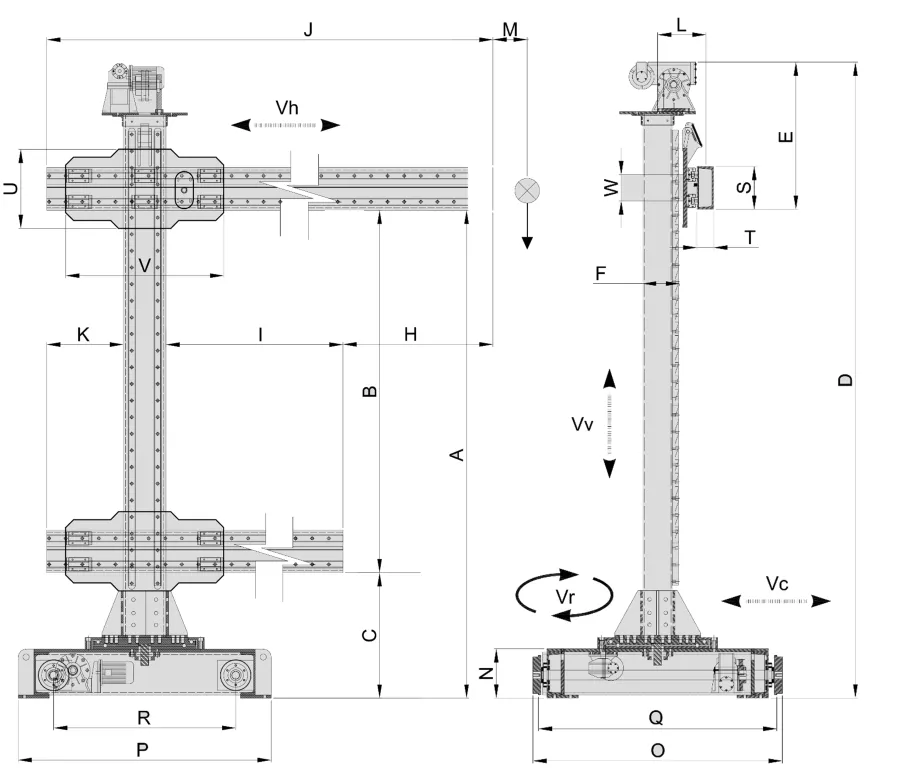

مشخصات فنی به طور کلی

Model	KCB 2×2	KCB 3×3	KCB 4×7 – A	KCB 4×7 – B	KCB 6×7	KCB 10×10
Max. Loading Capacity (Kg) (End of Boom)	230	400	400	450	400	400
Deflection (mm)	3.7	6.4	21.8	0.6	29.3	49.4
Main Voltage/Frequency	380V – 50Hz	380V – 50Hz	380V – 50Hz	380V – 50Hz	380V – 50Hz	380V – 50Hz
Net Weight (Kg)	4800	5500	6200	5700	6800	8300
A+C (Min/Max Height under Boom) (mm)	1100/2025	1100/3025	1100/4025	1050/4050	1100/6025	1100/10025
B (Vertical Boom Travel) (mm)	925	1925	2925	3000	4925	8925
D (Overall Height) (mm)	3970	4970	5970	6340	7970	11740
E (Minimum Height to Top) (mm)	1945	1945	1945	2290	1945	1945
F (Column Width) (mm)	660	660	660	500	660	660
H (Horizontal Boom Travel) (mm)	650	1650	5650	6100	5650	7500
I (Minimum Boom Length) (mm)	1200	1200	1200	1150	1200	1200
J (Total Boom Length) (mm)	3300	4300	8300	8690	8300	10000
K (Min/Max. Back length) (mm)	970/1620	970/2620	970/6620	1120/7150	970/6620	970/7500
L (Boom out of Center) (mm)	0	0	0	435	0	0
M (Load Distance) (mm)	280	320	320	350	320	320
Vh (Min/Max. Horizontal Speed) (mm/min)	130/650	130/650	130/650	150/750	130/650	130/650
Vv (Vertical Speed) (mm/min)	800	800	800	760	800	800
Vr (Min/Max. Rotation Speed 360°) (rpm)	0.35/1.4	0.35/1.4	0.35/1.4	0.35/1.4	0.35/1.4	0.23/1.16

مشخصات فنی(پایه ثابت-موتور دار)

Subject	Descreption	Descreption	Descreption	Descreption	Descreption	Descreption
N (Height) (mm)	300	300	300	284	300	320
O (width) (mm)	3166	3166	3166	2350	3166	4440
P (Length) (mm)	3166	3166	3166	2260	3166	4440
Q (Track Gauge) (mm)	1452	1452	1452	2248	1452	_
R (Wheel Base) (mm)	2789	2789	2789	1500	2789	_
Vc (Min/Max. Carriage Speed) (mm/min)	280/1400	280/1400	280/1400	284/1420	280/1400	_

مشخصات فنی (Cross Box/Boom)

Subject	Descreption	Descreption	Descreption	Descreption	Descreption	Descreption
S (Boom Height) (mm)	310	310	310	350	310	380
T (Boom Width) (mm)	220	220	220	210	220	210
U (Cross Box Height) (mm)	635	635	635	880	635	718
V (Cross Box Length) (mm)	1200	1200	1200	1230	1200	1800
W (Linear Way Distance) (mm)	‘-	‘-	‘-	395	‘-	‘-

مشخصات فنی منابع برق

Model	TCR 1600	TCR 1250	TCR 1000
Setting Range	250A/24V-1600A/44V	250A/24V-1250A/44V	250A/24V-1000A/44V
Max. Load at 100% Duty Cycle	1600A/44v	1250A/44V	1000A/44V
Max. Output Voltage Variation	2%	2%	2%
Max. Input Current at 100% D.C.	130A	106A	85A
Open Circuit Voltage	55V D.C.	55V D.C.	55V D.C.
No Load Power	600W	500W	500W
Input Power	3PH 380V 50Hz	3PH 380V 50Hz	3PH 380V 50Hz
Full Load Cos∅ ~	0.93	0.92	0.91
Full Load Efficiency	0. 86	0. 86	0. 86
Colling Type	Air Circulate with Fan	Air Circulate with Fan	Air Circulate with Fan
Protection Class	IP22	IP22	IP22
Insulation Class	H (180°C)	H (180°C)	H (180°C)
Dimension L/W/H (mm)	790/625/1435	760/590/1435	646/546/1090
Weight (Kg)	580	490	420
Fuse (Time Lag)	160 A	125 A	100 A
Input Cable Area	4*25 mm	4*25 mm	4*16 mm
Output Cable Area	2*95 mm	2*95 mm	2*95 mm

مشخصات فنی

Subject	Descreption
Welding Head Horizontal Stroke	300 mm
Welding Head Vertical Stroke	300 mm
Height Sensor	Installed
Wire Diameter	1.6-5 mm
Max Wire Feed Speed	9 m/min
Electrode Weight	30 Kg
Flux Volume	10 Litre
Control Voltage	~ 42V
Linear Slide Setting Length	245 mm
Max. Load at 100% Duty Cycle	1250 A

مشخصات فنی تابلو کنترل PEG1

Subject	Descreption
Max. Ambient Temperature	45°C
Normal Connected Load	42V AC
Output Voltage	530 VA
Armature Circuit (Adjustable)	0-42V DC
Field Circuit (Fixed)	36V DC
Protection Class	IP20

مشخصات فنی مکش

Subject	Descreption
Normal Connected Load	42V AC
Output Voltage	530 VA
Armature Circuit (Adjustable)	0-42V DC
Field Circuit (Fixed)	36V DC
