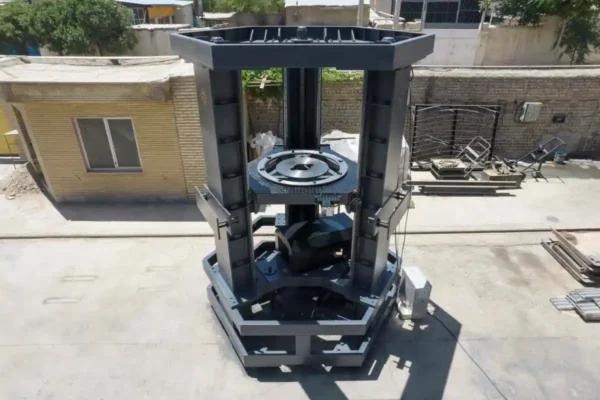

دستگاه بالا بر مونتاژ عمودی کارا

ویژگی‌ها:

  • دستگاه بالابر مونتاژ عمودی کارا برای جابجایی قطعات استوانه ای تا سقف وزنی 12 تن طراحی شده است. مکانیزم حرکت در این دستگاه از یک مجموعه الکتروموتور و گیربکس کوپل شده با سه پیچ لید اسکرو تشکیل شده و بستری که قطعه کار روی آن قرار می گیرد را جابجا  می کند.

دستگاه بالا بر مونتاژ عمودی کارا

دستگاه بالا بر مونتاژ عمودی کارا

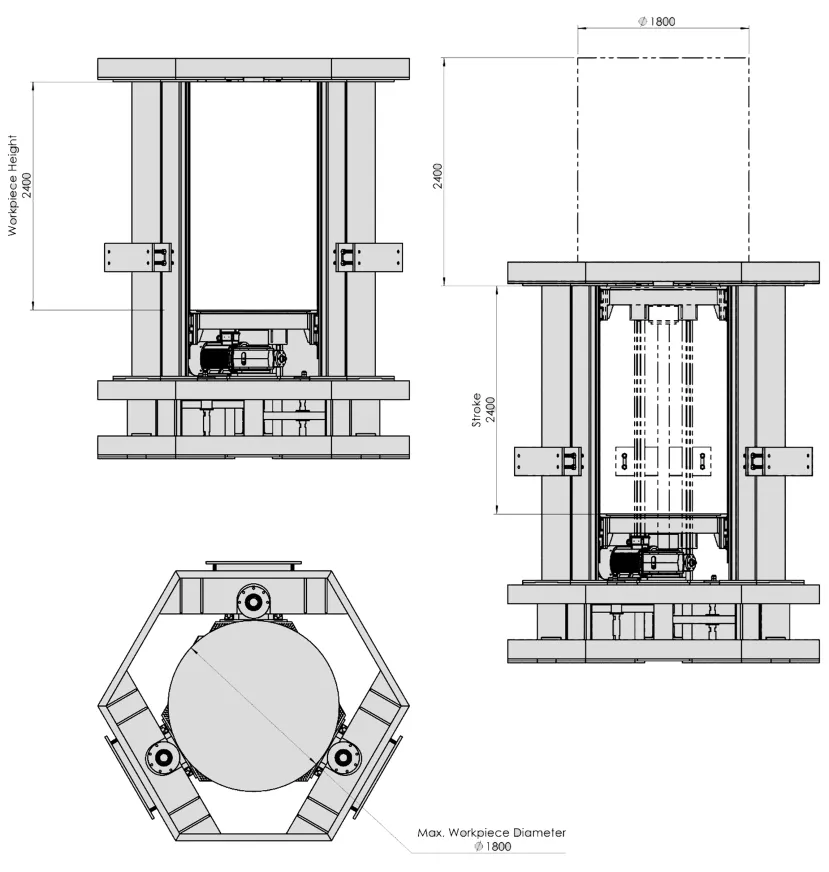

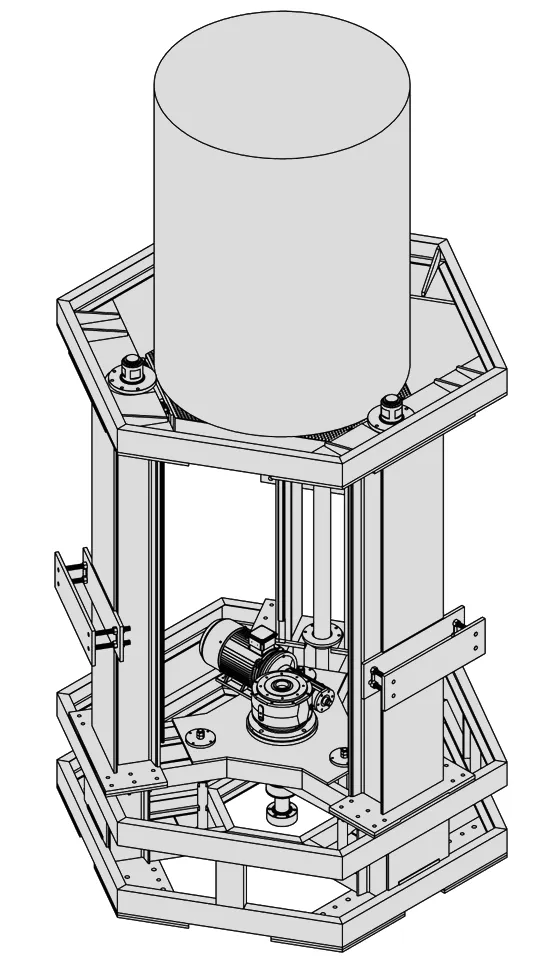

دستگاه بالا بر مونتاژ عمودی کارا برای جابجایی قطعات استوانه ای تا سقف وزنی 12 تن طراحی شده است. مکانیزم حرکت در این دستگاه از یک مجموعه الکتروموتور و گیربکس کوپل شده با سه پیچ لید اسکرو تشکیل شده و بستری که قطعه کار روی آن قرار می گیرد را جابجا  می کند. بستر دستگاه به وسیله مهره های مخصوص به پیچ های لید اسکرو متصل است. حرکت دورانی پیچ های لید اسکرو سبب حرکت خطی بستر دستگاه در راستای قائم می شود. مجموعه موتور و گیربکس در قسمت انتهایی شاسی نصب شده است و شفت خروجی گیربکس به وسیله تسمه تایم و پولی به پیچ های لید اسکرو وصل شده است. تسمه تایم به علت دقت ذاتی خود سبب حرکت دقیق و همزمان هر سر لید اسکرو شده و این امر سبب حرکت یکسان سه گوشه بستر دستگاه در راستای قائم شده و از هرگونه ناترازی بستر دستگاه در راستای افق جلوگیری می کند.

کاربرد دستگاه بالا بر مونتاژ عمودی کارا

  • جابجایی عمودی قطعات استوانه ای تا سقف وزنی 12 تن
  • جابجایی خطی قطعه کار بدون ناترازی در راستای افق

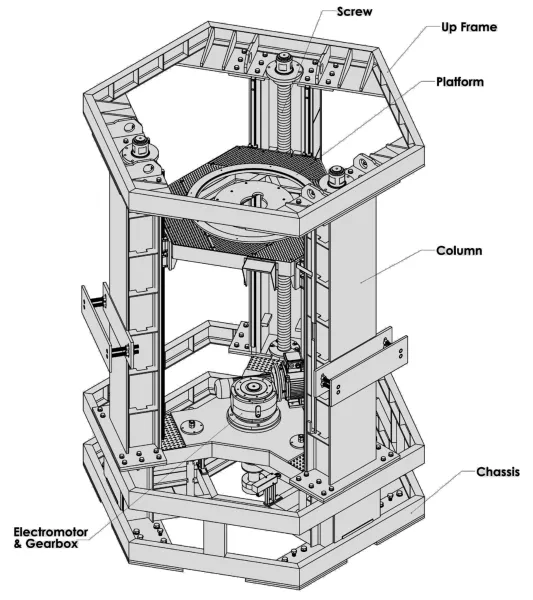

تجهیزات

  • شاسی
  • ستون های سه گانه
  • چارچوب بالا
  • بستر دستگاه
  • پیچ های لید اسکرو
  • مهره های مربوط به پیچ های لید اسکرو
  • مجموعه الکتروموتور و گیربکس
  • سیستم کنترل و هدایت
  • سیستم روغنکاری خودکار
