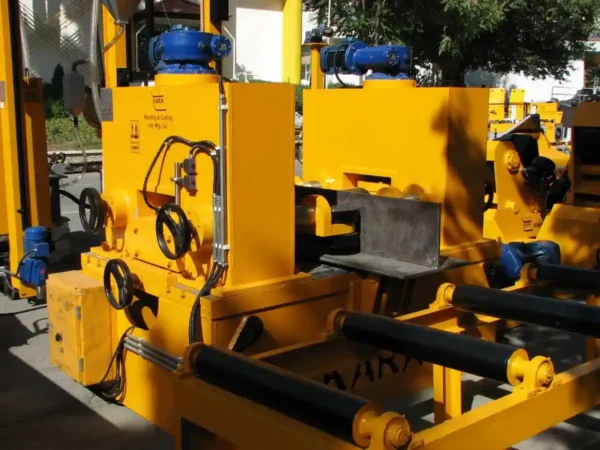

دستگاه اچ صاف کن تیپ A

موتور اصلی: برای تأمین نیروی لازم جهت عملکرد دستگاه.
ردیوسر (کاهنده): کاهش سرعت و افزایش گشتاور.
رولرهای تصحیح کننده: جهت تنظیم دقیق لبه‌های ورق.
نورد فعال لیفتینگ سیلندر: برای جابجایی و تنظیم ارتفاع.

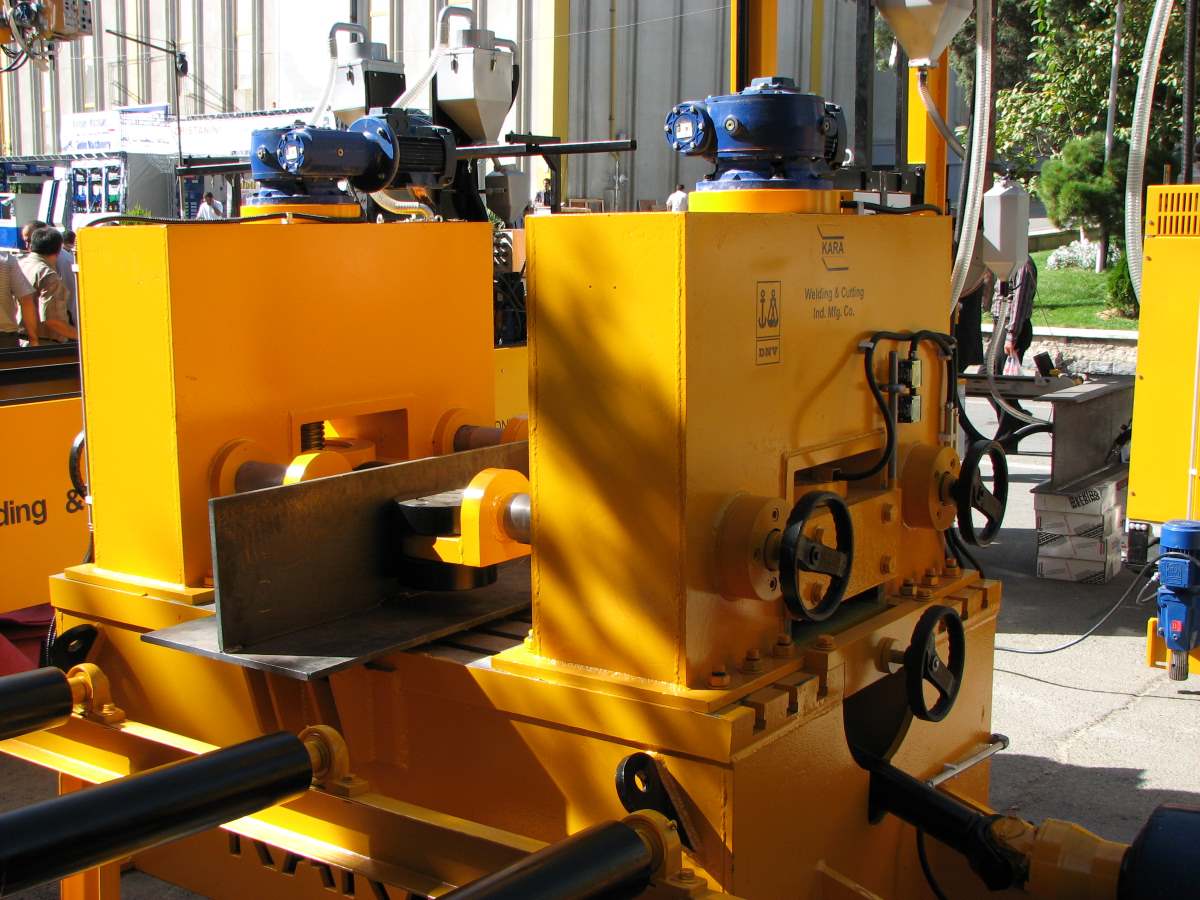

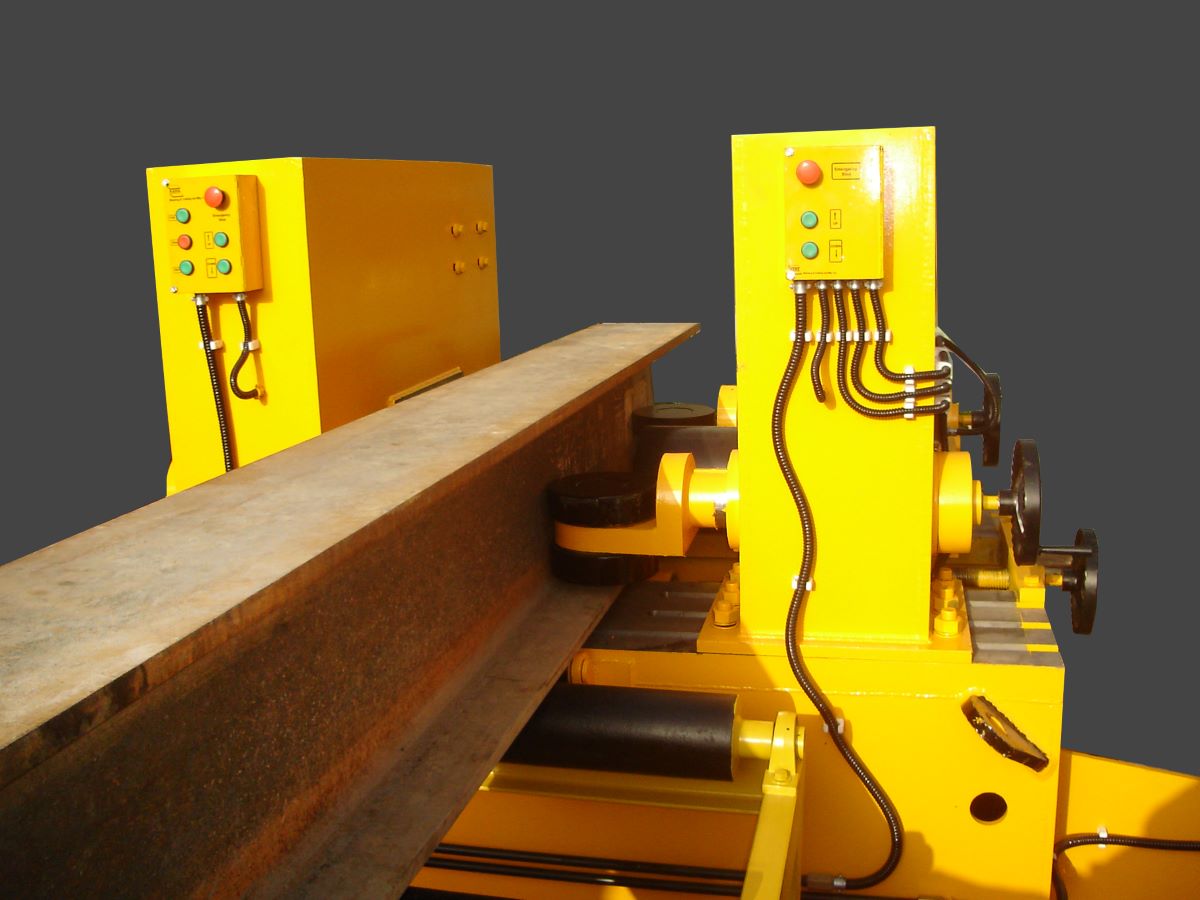

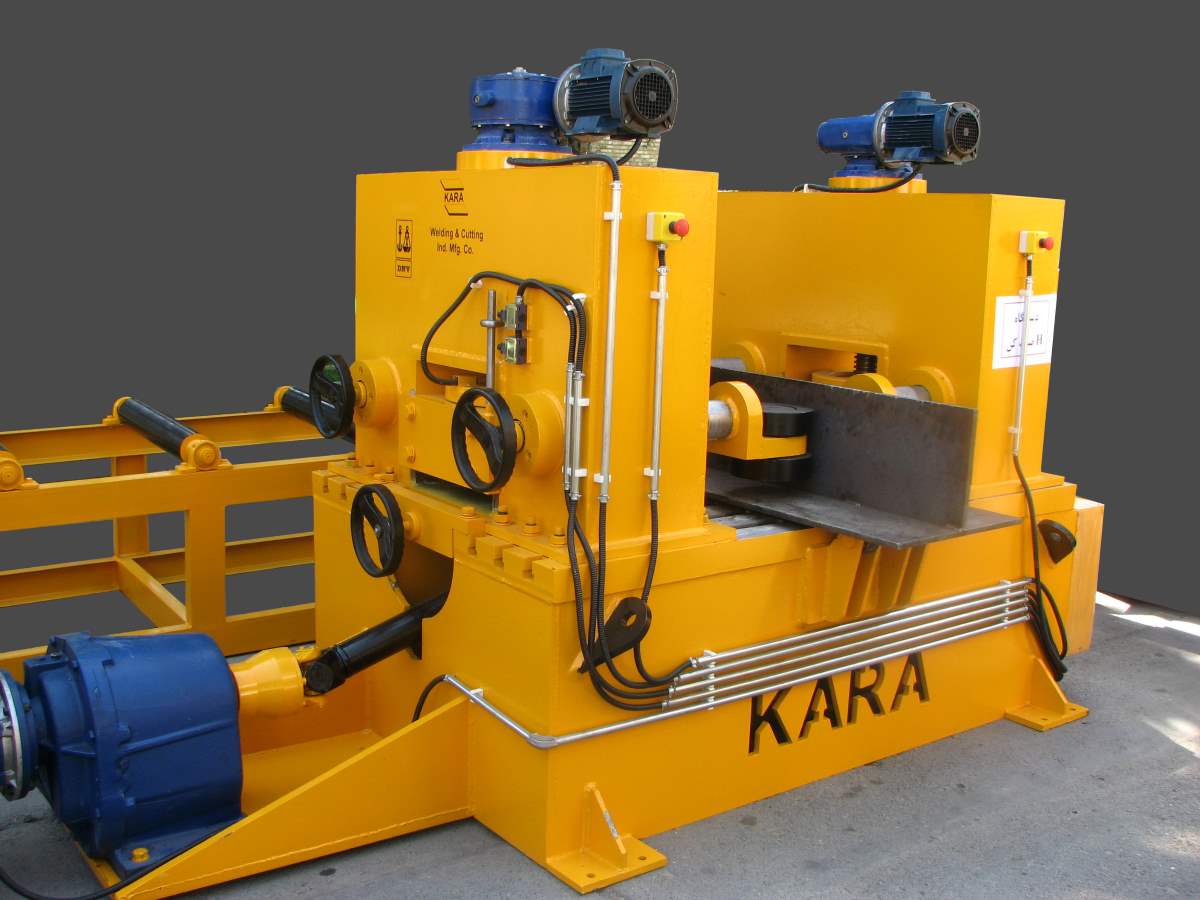

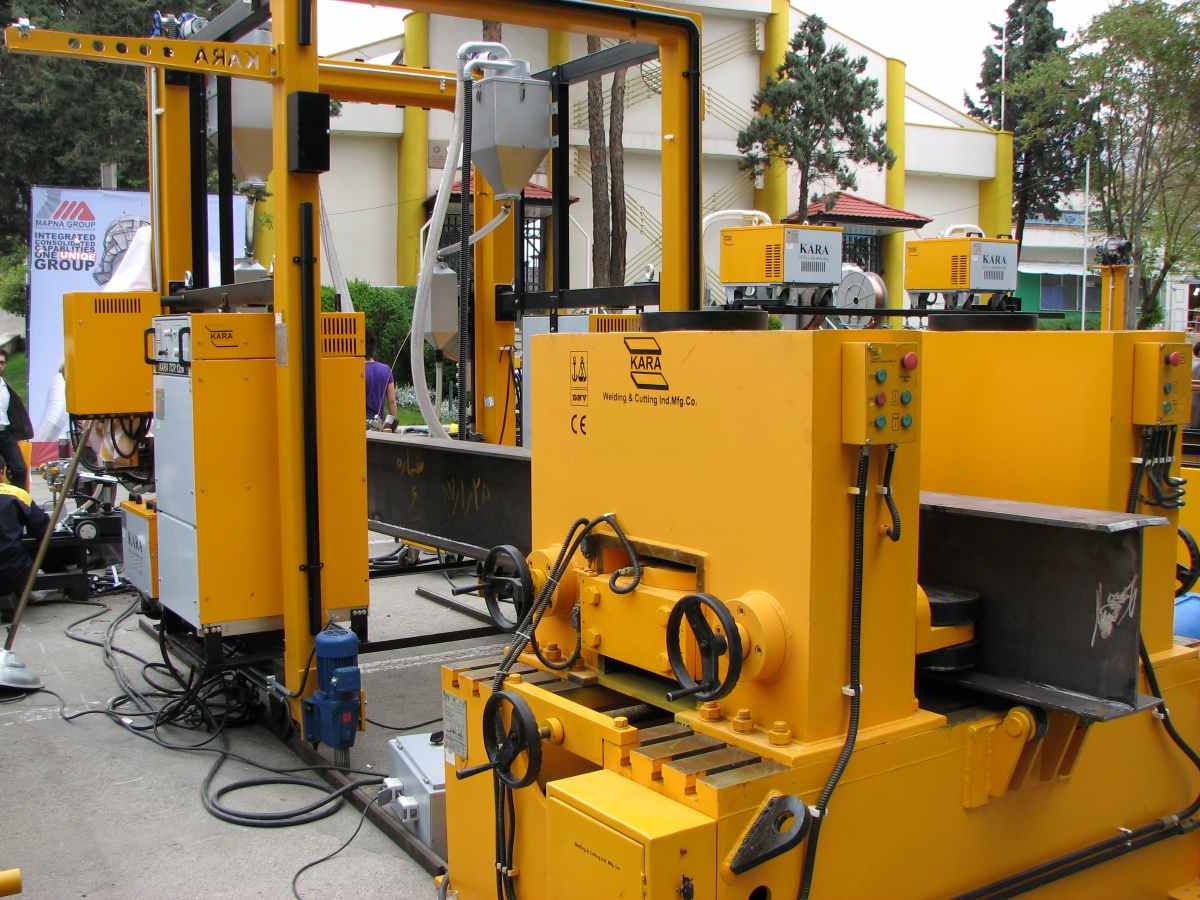

اچ صاف کن تیپ A

دستگاه اچ صاف کن تیپ A کارا یک ماشین موثر برای اصلاح و صاف کردن جان و بال تیر ورق است. تیر ورق هایی که به وسیله جوشکاری سرتاسری جان و بال ساخته می شوند به واسطه حرارت بالای ناحیه جوشکاری تابیده شده و جان و بال از موقعیت صاف و عمود نسبت به یکدیگر خارج می شوند. در این حالت نیاز به دستگاهی است که بتواند اعوجاج و تابیدگی را برطرف کند.

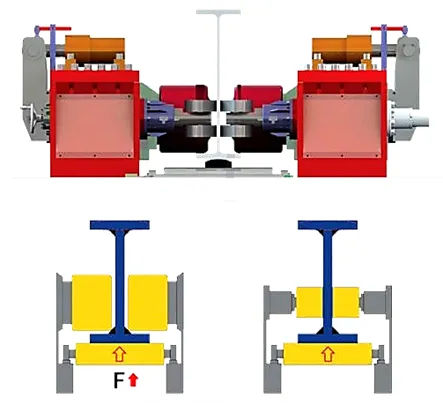

غلتک های صاف کننده بال تیر با حرکت عمودی که توسط جک هیدرولیک صورت می گیرد با اعمال نیروی بسیار زیاد سبب صاف شدن بال تیر شده و آنرا در موقعیت کامل عمودی نسبت به جان تیر قرار می دهد. کانوایر های دستگاه با داشتن قابلیت تنظیم در راستای عمودی و تنظیم قطعه کار در موقعیت مورد نظر باعث صرفه جویی قابل ملاحظه در زمان عملکرد دستگاه می شوند.

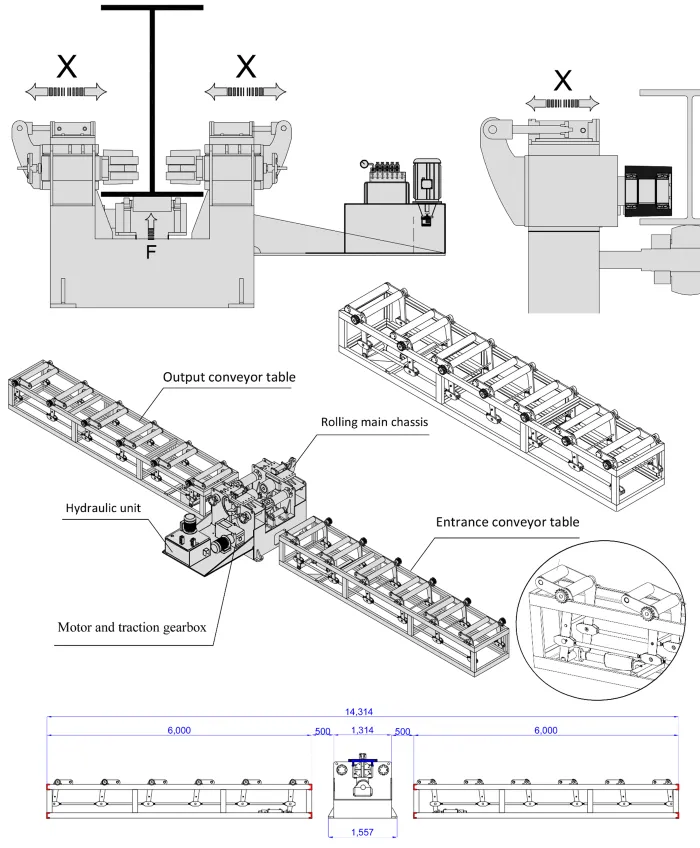

اجزای اصلی دستگاه اچ صاف کن تیپ A

چهارچوب اصلی ماشین.
موتور اصلی: برای تأمین نیروی لازم جهت عملکرد دستگاه.
ردیوسر (کاهنده): کاهش سرعت و افزایش گشتاور.
رولرهای تصحیح کننده: جهت تنظیم دقیق لبه‌های ورق.
نورد فعال لیفتینگ سیلندر: برای جابجایی و تنظیم ارتفاع.
کلمپ جان و بال تیر ورق: برای ثابت نگه‌داشتن جان و بال تیر ورق.
کانوایرهای جلو و عقب: برای انتقال ورق‌ها به صورت پیوسته.
سیستم هیدرولیک: شامل یونیت هیدرولیک و جک های هیدرولیکی
سیستم الکتریکی: شامل کنترل و مدیریت عملکرد دستگاه.

جدول مشخصات فنی

Descriptions	Subjects
Min: 250 mm – Max: 800 mm	H-Beam’s Web Length
Min: 8 mm – Max: 40 mm	H-Beam’s Web Thickness
Min: 2000 mm – Max: 12000 mm	H-Beam’s Length
15000 mm / min (11kw)	Machine’s movement & assembly speed
Inverter – Delta	Machine’s control system
IP 52	Panel’s degree of protection
Nominal Current @ Max. loud: 380v – 50Hz 3ph – 30 A	Machine’s Electric Power Consumption
6000 mm, 2set – Drive & Idler (2 speeds)	Set of machine tables
Up to 180 bars	Working pressure of hydraulic assemblies and cables
L: 3200 mm, W:2320 mm, H:1560 mm	Overall Machine’s Dimension (mm)
7200 kg	Overall Machine’s Weight (kg)
