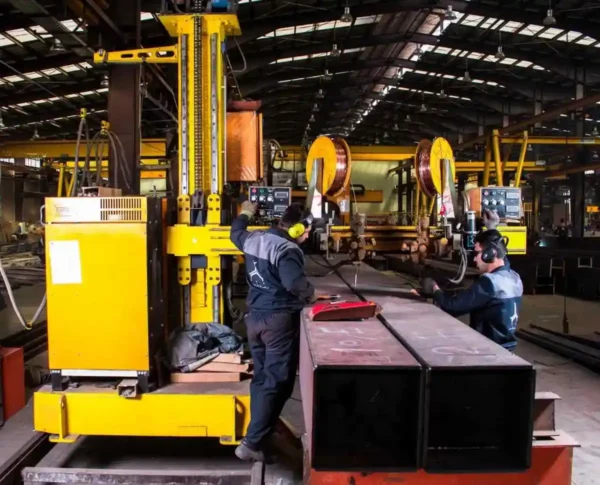

دستگاه الکترو اسلگ کارا

نرخ رسوب بالا: تا 45 پوند در ساعت (20 کیلوگرم در ساعت).
مصرف کم سرباره: حدود 5٪ از وزن فلز سپرده.
اعوجاج کم: این فرآیند باعث کاهش اعوجاج در قطعات جوشکاری شده می‌شود.
ضخامت نامحدود: جوشکاری الکترو اسلگ برای قطعات با ضخامت نامحدود قابل استفاده است.

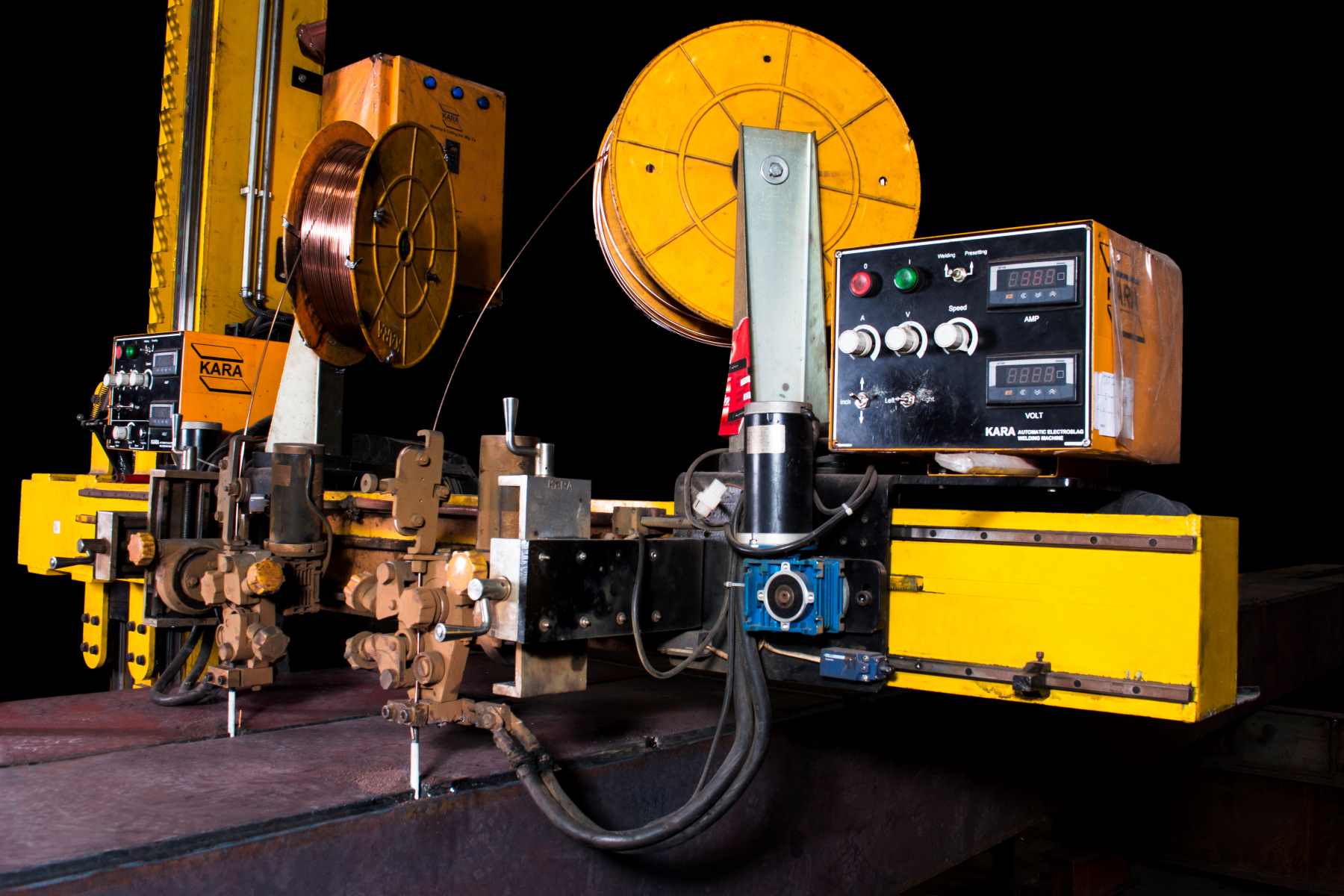

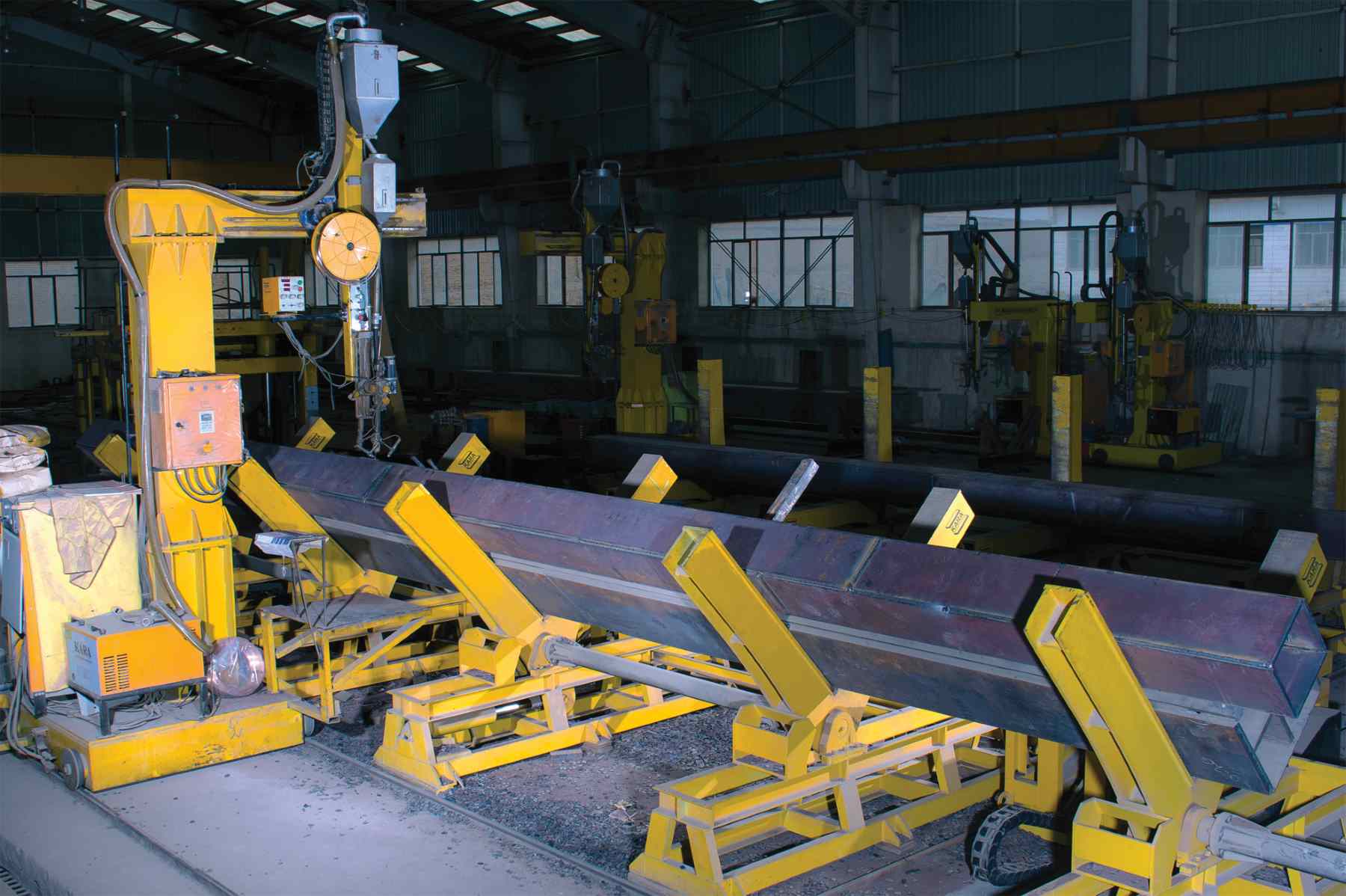

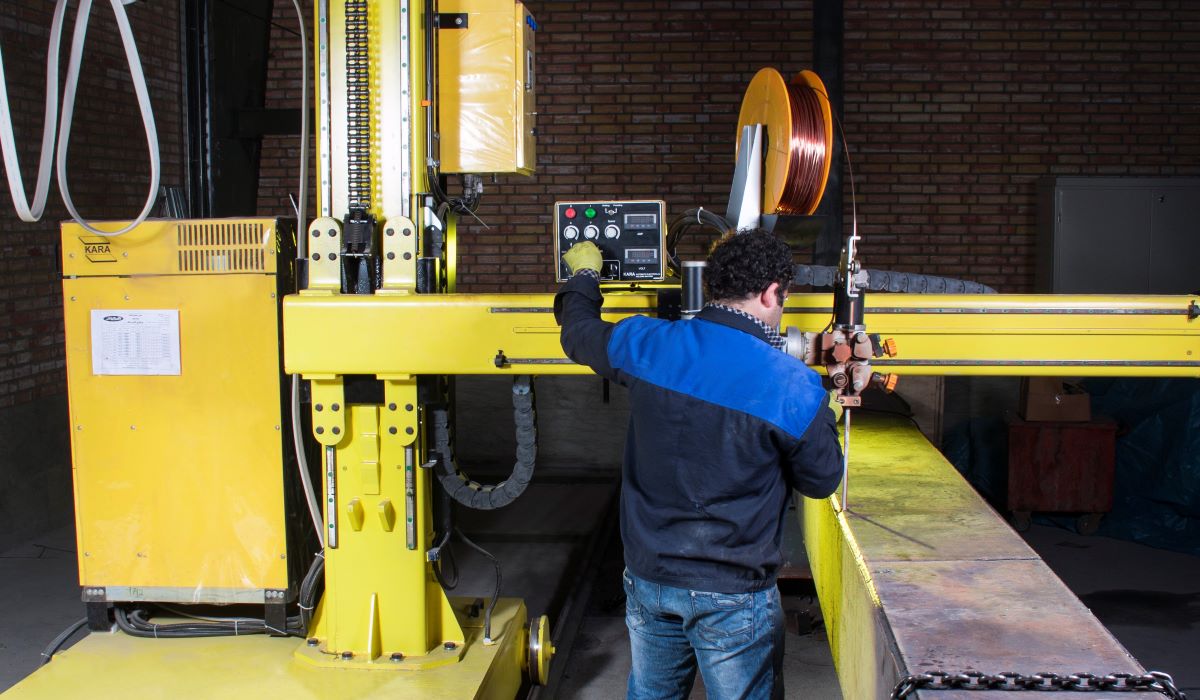

دستگاه الکترو اسلگ کارا

جوشکاری الکترو اسلگ یک فرآیند جوشکاری به صورت سر بالا است که در آن گرما توسط عبور جریان الکتریکی بین الکترود مصرفی و قطعه کار سبب ذوب لبه های قطعه کار و الکترود مصرفی شده و حوضچه مذاب را به وجود می آورد. حوضچه مذاب توسط سرباره حاصل از جوشکاری محافظت می شود.

فرآیند جوشکاری دستگاه الکترو اسلگ کارا

آماده‌سازی: قبل از جوشکاری، شکاف بین دو قطعه کار با پودر محافظ جوشکاری پر می‌شود.
ایجاد قوس: جوشکاری الکترو اسلگ با ایجاد قوس بین الکترود و قطعه کار آغاز می‌شود. گرمای تولید شده توسط قوس، پودر محافظ را ذوب می‌کند و سرباره مذاب را تشکیل می‌دهد.
نگهداری حالت مایع: سرباره جوش رسانایی الکتریکی کمی دارد واین عامل سبب تولید گرمای بسیار زیاد شده توسط عبور جریان الکتریکی شده و باعث پایداری حوضچه مذاب می شود . شایان ذکر است که سرباره به دمای حدود 3500 درجه فارنهایت (1930 درجه سانتی‌گراد) می‌رسد که برای ذوب الکترود مصرفی و لبه‌های قطعه کار کافی است.

مزایای جوشکاری دستگاه الکترو اسلگ کارا

نرخ رسوب بالا: تا 45 پوند در ساعت (20 کیلوگرم در ساعت).
مصرف کم سرباره: حدود 5٪ از وزن فلز سپرده.
اعوجاج کم: این فرآیند باعث کاهش اعوجاج در قطعات جوشکاری شده می‌شود.
ضخامت نامحدود: جوشکاری الکترو اسلگ برای قطعات با ضخامت نامحدود قابل استفاده است.
کاربرد در فولاد: جوش الکترو اسلگ عمدتاً برای فولاد استفاده می‌شود.

معایب جوشکاری الکترو اسلگ:

ساختار دانه درشت جوش: جوش‌های تولید شده توسط این فرآیند دارای ساختاردانه درشت هستند.
استحکام کم جوش: جوش‌های الکترو اسلگ ممکن است استحکام کمتری نسبت به جوش‌های دیگر داشته باشند.
محدودیت موقعیت: این فرآیند فقط در موقعیت عمودی قابل اجرا است.

جدول مشخصات فنی

Desciptions	Subject
Min: 200 mm Max: 1500 mmMax: 1500 mm	Minimum and maximum working dimensions
Min: 250 mm Max: 12000 mm	Minimum and maximum working length
Vc:10000 (longitudinal movement speed) Vr(max): 1760 (Boom height movement speed)	Machine’s Linear movement speed (mm/min)
Inverter – Delta	Machine’s control system
IP52	Panel’s degree of protection
Nominal Current @ Max. loud: 380v – 50Hz 3ph – 220 A	Machine’s Electric Power Consumption
Kara KESW1300 A	Welding’s power supply

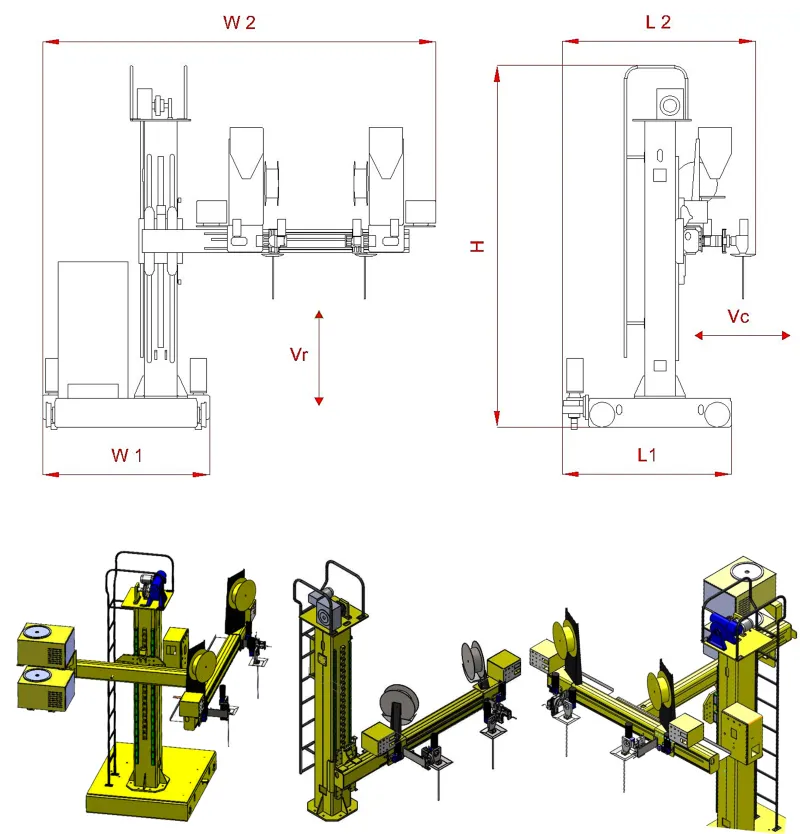

W: 3870 mm, H: 3770 mm, L :1400 mm	Overall Machine’s Dimension (mm)
2300	Overall Machine’s Weight (kg)
A. 2 Electro Slag Welding Head B. 1 Head Slag, 1 Head Submerge C. T-Type, 2 Slag Head + 1 Submerge	Additional options

مشخصات فنی KESW 1300A

Descriptions	Subject
250A / 24V – 1300 / 44V	Setting range
1300A / 44V	Max. load at 100% duty cycle
2%	Max. output voltage variation for 5% in variation
106A	Max. output current at 100% D.C.
55V D.C	Open circuit voltage
500W	No load power
3Ph/380V/50H	Input power
0.92	Full load Cos ø
0.86	Full load efficiency
Air circuit with fan	Cooling Type
IP22	Protection class
H (180°C)	Insulation class
490 Kg	Weight
760 / 590 / 1435 mm	Dimension L/W/H
125 A	Fuse (time lag)
4 x 25 mm	Input cable area
2 x 95 mm	Output cable area
