دستگاه جوش شل و فلنج

ویژگی‌ها:

  • دستگاه دارای دو وضعیت جوشکاری: تیوب شیت به بدنه و جوشکاری خارجی درپوش.
  • حرکت هدهای جوشکاری بر روی بوم طولی با موتور گیربکس برای جابجایی دقیق.
  • قابلیت تنظیم بالا و پایین هد جوشکاری با موتور گیربکس برای قرارگیری نازل در موقعیت مناسب.
  • استفاده از پوزیشنر سه‌نظام برای جوشکاری دقیق درپوش.

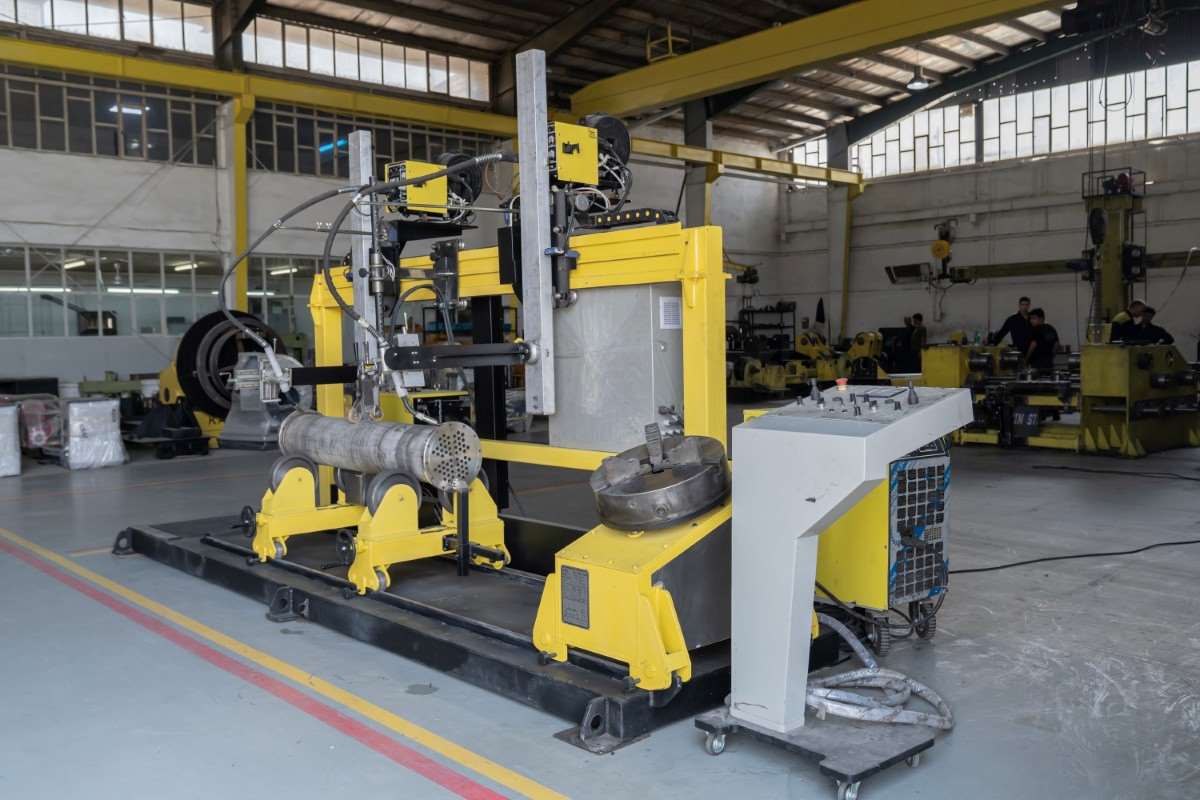

دستگاه جوش شِل و فلنج

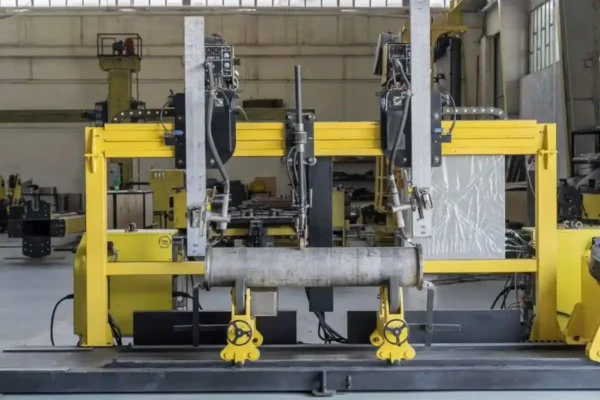

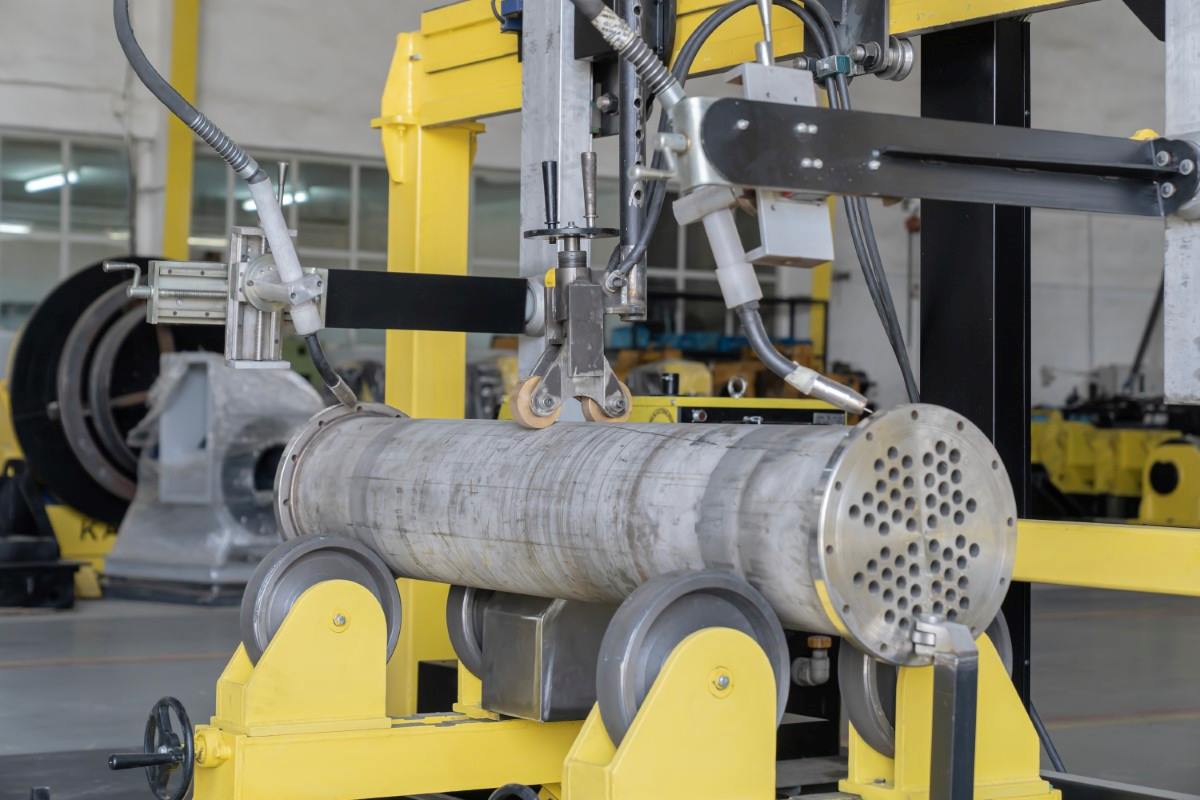

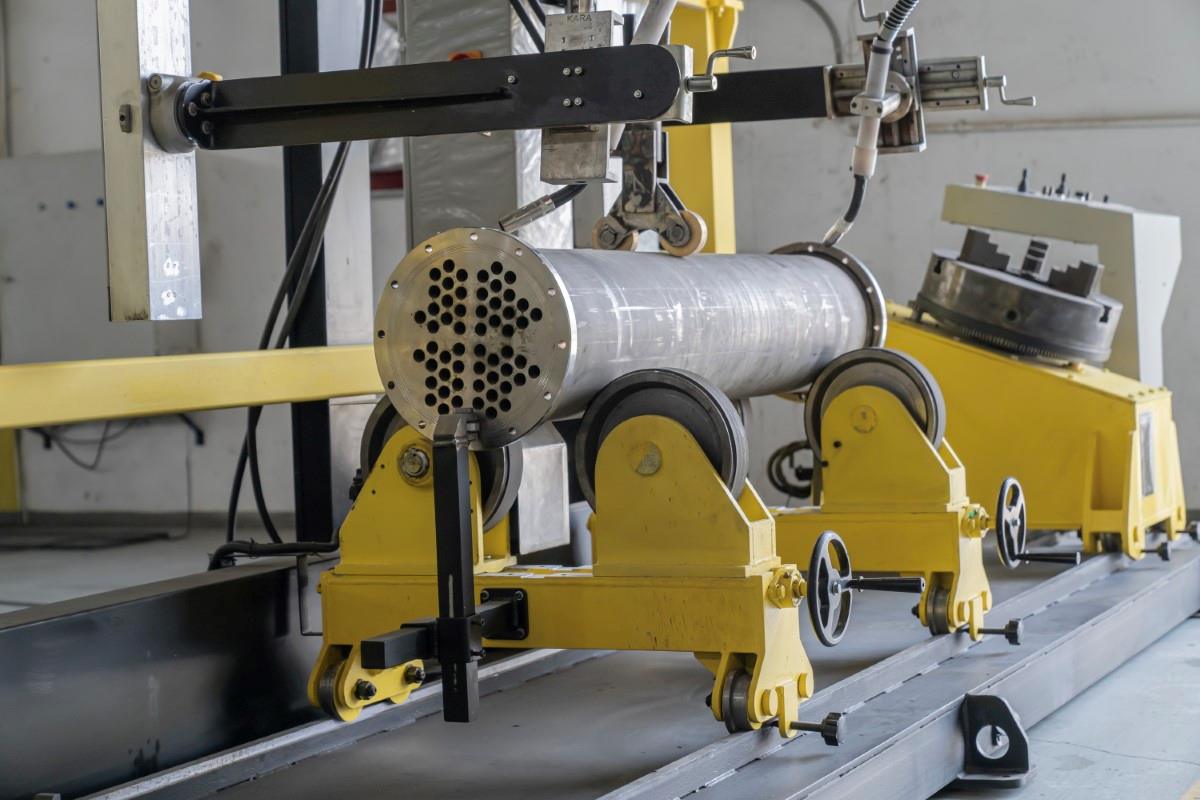

عملکرد دستگاه جوش شِل و فلنج دارای دو وضعیت است. در حالت اول که مربوط به جوشکاری تیوب شیت به بدنه اصلی مبدل حرارتی است. برای جوشکاری تیوب شیت های ابتدا و انتها یک یا دو هد جوشکاری به طور همزمان عمل جوشکاری را در حالیکه قطعه کار یر روی گرداننده ها, یکی محرک و دیگری متحرک در حال گردش است انجام می دهند مطابق شکل زیر. همانگونه که از شکل مشخص است دو هد جوشکاری بر روی بوم طولی توسط موتور گیربکس حرکت طولی امکان جابجایی در راستای طولی قطعه کار را دارند. با توجه به قطر قطعه کار امکان بالا و پایین شدن هد جوشکاری توسط مجموعه موتور گیربکس بالا پایین به منظور قرار دادن نازل جوشکاری در موقعیت مناسب وجود دارد. در ضمن برای موقعیت دهی دقیق‌تر مجموعه کشویی در محل نازل جوشکاری در نظر گرفته شده است. وضعیت جوشکاری بعدی مربوط به جوشکاری خارجی درپوش می باشد. در این وضعیت کپ در 3 نظام  پوزیشنر قرار گرفته و با با قرارگیری نازل جوشکاری در موقعیت مناسب و چرخش قطعه کار عملیات جوشکاری صورت می گیرد.                     دستگاه جوش شِل و فلنج

جدول مشخصات فنی

descreptionsubject
Mig/MagWelding Type
TCK 514Welding Device
2Number Of Welding Head
Cap : 6-16 Inch Without Fixture Tube : 6-24 InchWorkpiece
1350 mmBoom Vertical Stroke
3000 mmBoom Horizontal Stroke
800 mm/minBoom Vertical Speed
800 mm/minBoom Horizontal Speed
Linear guideway – Rack & Pinion – Electromotor & Worm Gear GearboxBoom Vertical Mechanism
Linear guideway – Rack & Pinion – Electromotor & Worm Gear GearboxBoom Horizontal Mechanism
Gear & Pinion – Electromotor & Worm Gear GearboxPositioner Turning Mechanism
To 1 RPMPositioner Turning Speed
Gear & Pinion – Electromotor & Worm Gear GearboxRoller Bed Turing Mechanism
To 20 RPMRoller Bed Turing Speed
Iron with PURoller Bed Wheel
PLCControl System
IP22IP Classification
380V-50Hz 3PH – 16 APower Supply
x 1500 mm x 1140 mm mm2500Chassis Overall Dimensions

DescreptionNum
Base1
Motorize Roller Bed2
Idler RollerBed3
Horizontal Positioner4
Remote Control5
TCK 514 Welding power Source7
Wire Feader8
Shell Clamp9
