دستگاه برش لیزر

ویژگی‌ها:

  •  این دستگاه توانایی برش قطعات با جنس های  CR و SS و AL و CU  با سرعت، دقت و دینامیک بالا را فراهم می کند.
  • ماشین برش لیزر شامل دستگاه و میز و سورس لیزر به همراه سیستم های کنترل و اپراتوری می باشد.

دستگاه برش لیزر

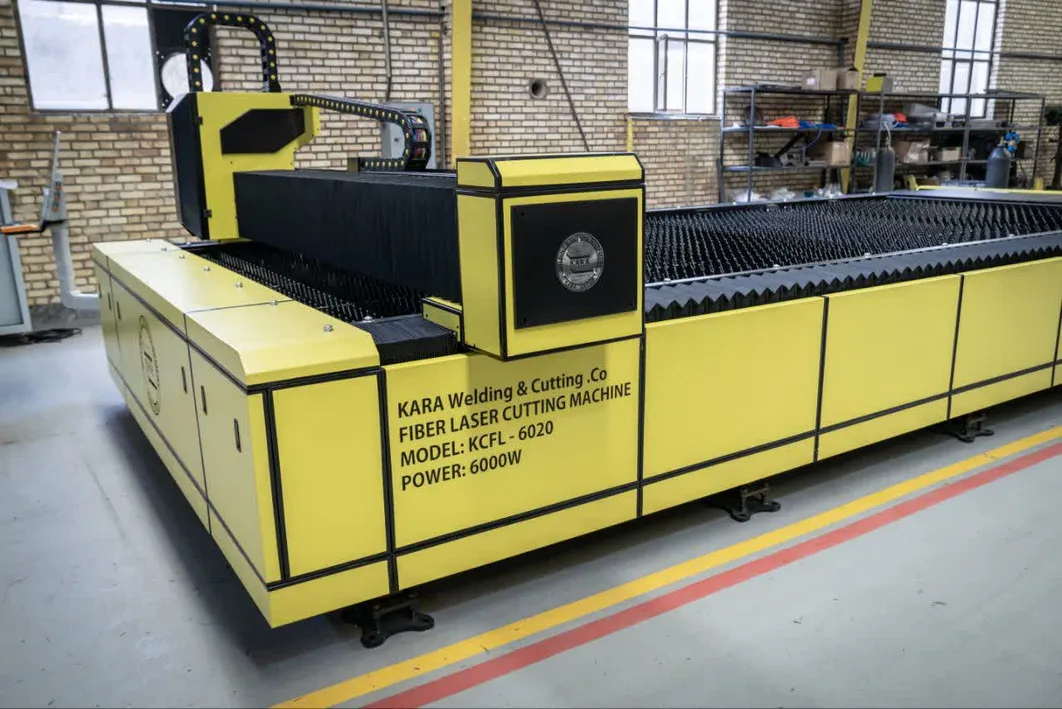

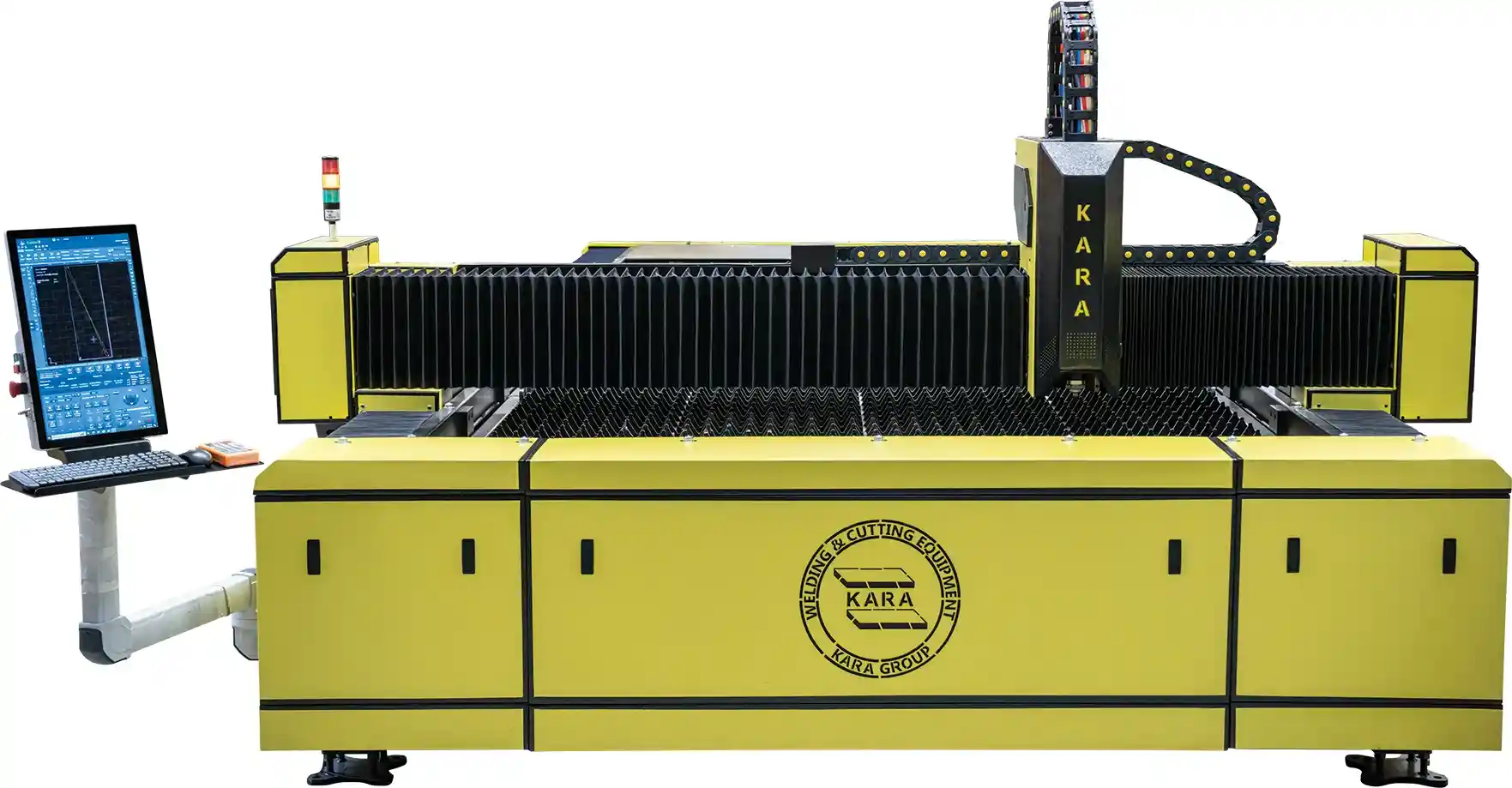

دستگاه برش لیزر فایبر شرکت صنایع جوش و برش کارا یک ماشین CNC تخصصی حرفه ای برای تولید با سرعت و کارایی  بالا جهت برش قطعات فلزی به روش لیزر می باشد. این دستگاه توانایی برش قطعات با جنس های  CR و SS و AL و CU  با سرعت، دقت و دینامیک بالا را فراهم می کند.

ماشین برش لیزر شامل مجموعه‌ای کامل از دستگاه اصلی، میز کار، سورس لیزر و همچنین سیستم‌های کنترل و اپراتوری است که به صورت یکپارچه برای انجام فرآیند برش دقیق و کارآمد طراحی شده‌اند.

دستگاه برش لیزر

ویژگی های دستگاه برش لیزر

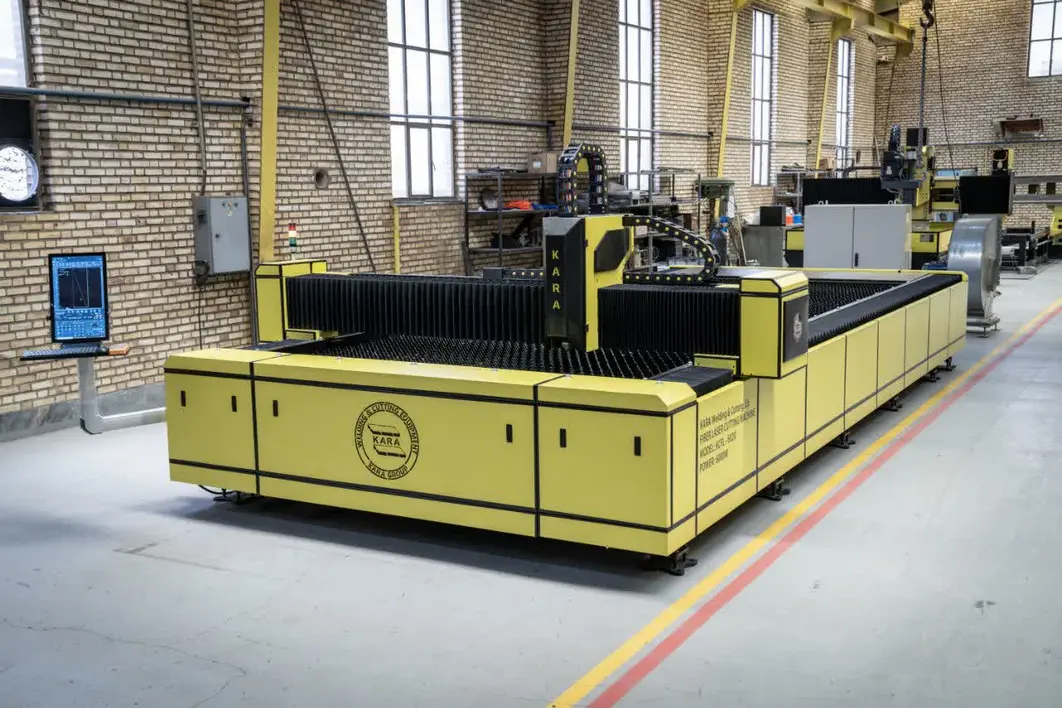

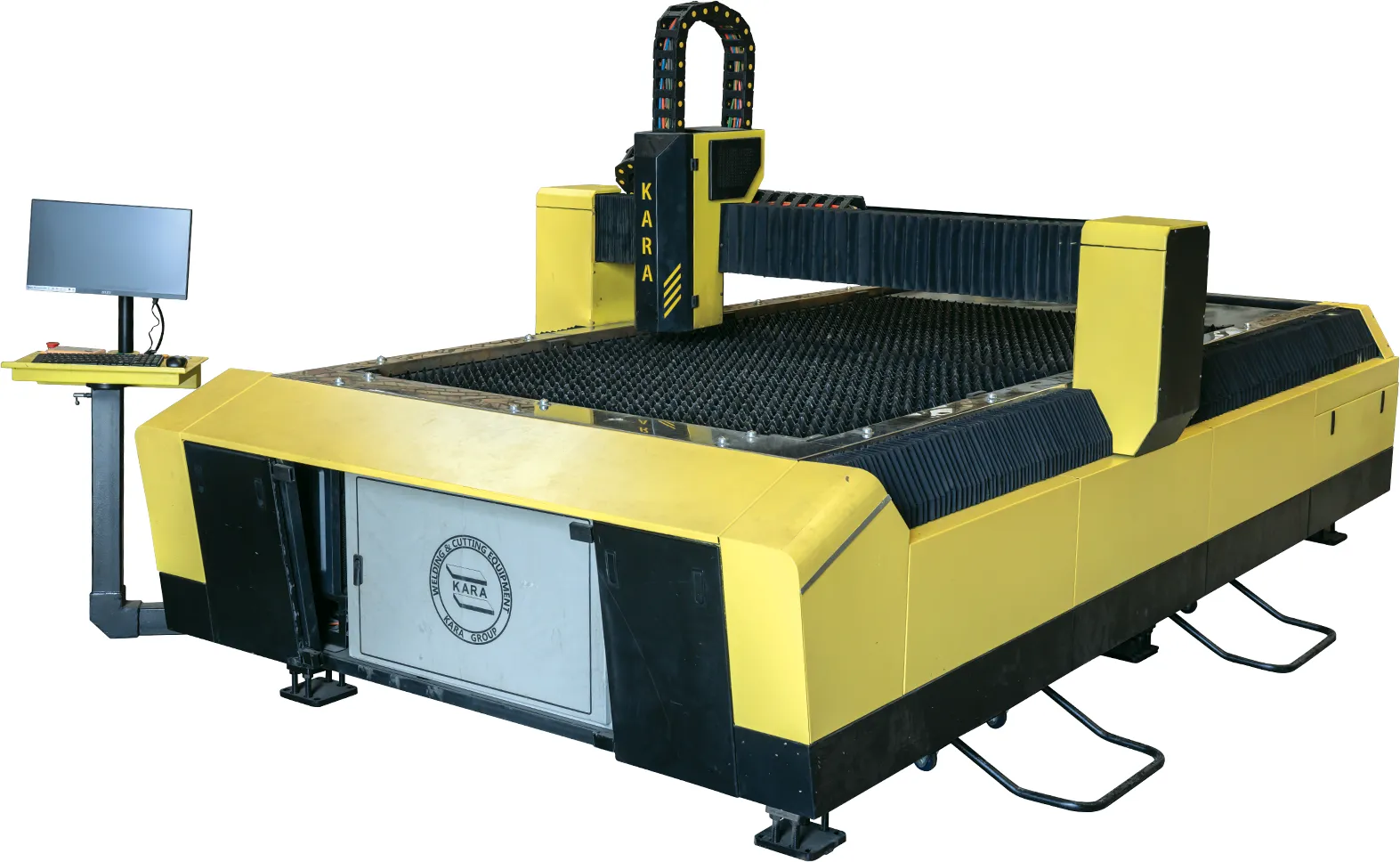

  • شاسی مستحکم فولادی تنش‌گیری شده با ماشین‌کاری یک‌پارچه
  • قابلیت تعویض آسان تیغه‌های میز کار
  • مجهز به سیستم مکنده دود
  • دارای دروازه آلومینیومی سبک، مستحکم و با دقت ساخت بالا
  • هدایت قطعات کوچک به داخل باکس تعبیه‌شده در زیر شاسی
  • دارای باکس مخصوص در انتهای دستگاه جهت نگهداری تجهیزات برش

دستگاه برش لیزر

  • باکس زیر شاسی
  • دارای استراکچر با استحکام بالا
  • دارای چهار چرخ جهت حرکت مناسب عرضی
  • دارای دستگیره لولایی جهت سهولت در جابجایی

دستگاه برش لیزر

  • میزstrip دستگاه برش لیزر
  • دارای کلاف مقاوم جهت نگهداری مناسب تیغه ها
  • فاصله مناسب بین تیغه ها
  • قابلیت تعویض آسان مجموعه میز strip
  • قابلیت تعویض آسان تیغه ها به صورت مجزا

میزstrip دستگاه برش لیزر

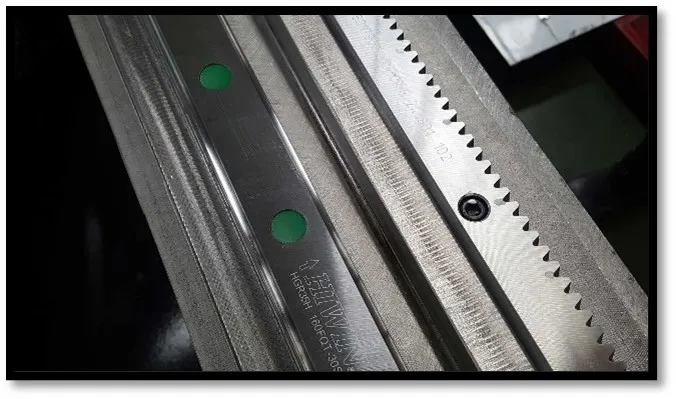

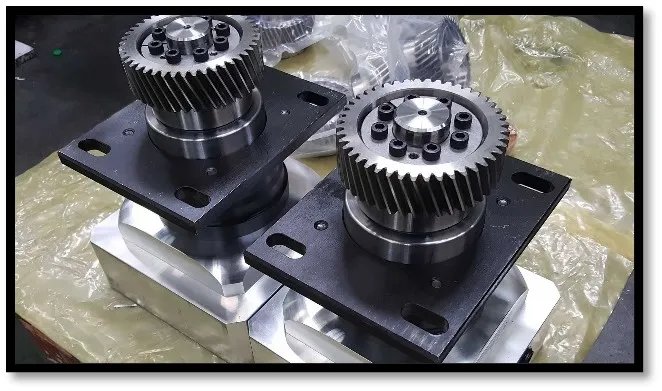

سیستم حرکتی دستگاه با استفاده از تکنولوژی Low-Backlash و مکانیزم Rack & Pinion طراحی شده است که باعث کاهش لقی، افزایش دقت موقعیت‌یابی و حرکت یکنواخت و قابل‌اعتماد در محورهای مختلف می‌شود.



دستگاه برش لیزر دستگاه برش لیزر

سیستم کنترل دستگاه از تکنولوژی IPC و شامل قابلیت های تخصصی برش لیزر به همراه راحتی و سهولت در استفاده است.سیستم کنترل علاوه بر کنترل محور های دستگاه در راستای طولی و عرضی ،کنترل ارتفاع و فاصله هد لیزر از ورق و نیز کنترل دقیق توان لیزر را دارا می باشد.

  • بوم آلومینیومی
  • دارای استحکام و دقت بسیار بالا
  • پرفیل یکپارچه تنش زدایی شده
  • دارای وزن بسیار پائین در مقایسه با بوم فولادی
  • سیستم کنترل CNC دستگاه برش لیزر

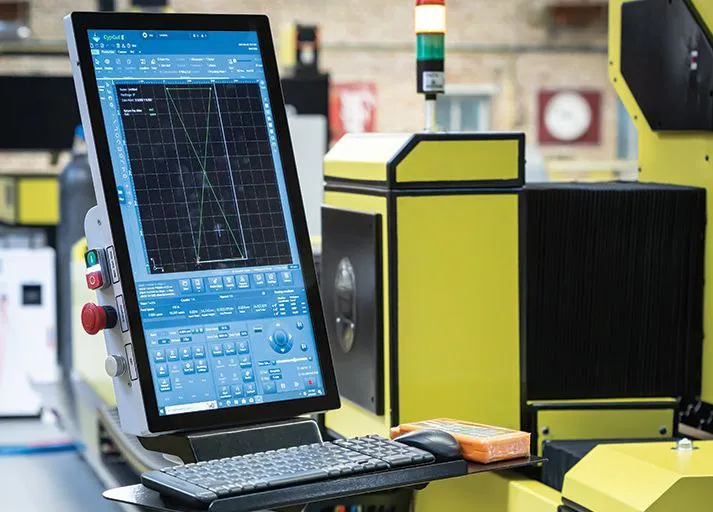

سیستم کنترل CNC مجهز به سخت افزار کنترل صنعتی با کلید های کنترلی و آنالوگ می باشد. ورودی فایل برنامه برش کاری توسط USB FLASH   و یا از طرق  شبکه WIFI انجام می شود.سیستم سخت افزار دستگاه شامل قطعات با استاندارد صنعتی مقاوم در برابر شرایط خشن محیطی برشکاری است . محافظت کامل در برابر گرد و غبار برش کاری و مقاومت بالا در مقابل تشعشعات الکترومغناطیسی  از قابلیت های سیستم کنترل صنعتی این دستگاه است.

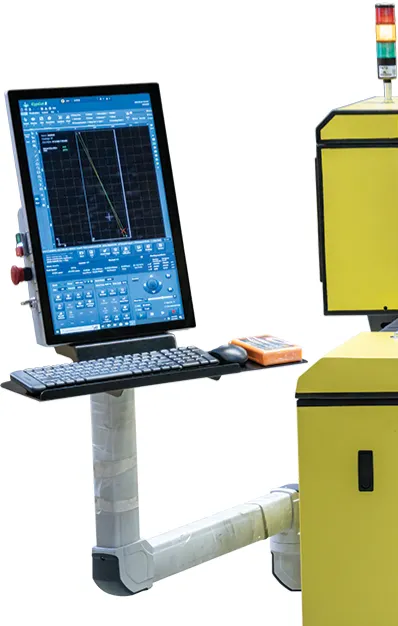

  • پایه مانیتور
  • دارای استراکچر با استحکام بالا
  • قابلیت دوران 270 درجه پایه
  • قابلیت دوران 360 درجه نگهدارنده مانیتور و کیبورد
  • قابلیت تنظیم ارتفاع مانیتور
  • دارای ماوس و کیبورد بی سیم جهت سهولت در جابجایی

دستگاه برش لیزر



  • محور های کنترلی

ماشین برش لیزر مجهز به کنترل محور های زیر است که تماماً توسط سیستم کنترل CNC تعبیه شده روی دستگاه تحت کنترل می باشد.

  • محور طولی دستگاه
  • محور عرضی دستگاه
  • محور ارتفاع هد برش لیزر از سطح قطعه کار

موقعیت‌یابی تمامی محورها با استفاده از تکنولوژی Servo System و کنترل بی‌درنگ (Real-time Control) انجام می‌شود که این امر دقت، سرعت و پاسخ‌گویی بالای سیستم حرکتی را در تمامی شرایط عملیاتی تضمین می‌کند.



برای بالابردن بهره وری و آزادی اپراتوری دستگاه از محل های مختلف ریموت کنترل می تواند برای کنترل دستگاه استفاده شود و سرعت عملکرد و دقت اپراتور را افزایش دهد.این سیستم ریموت کنترل مقاوم در محیط صنعتی و مقاوم در مقابل ضربه است و با ارتباط کد شده استاندارد، امکان تداخل آن با سیستم های دیگر وجود ندارد.

تجهیزات دستگاه برش لیزر فایبر

سورس لیزر دستگاه با راندمان تبدیل الکترواپتیکی بالا طراحی شده است و با عملکردی پایدار و قابل‌اطمینان، برای کارکردهای طولانی‌مدت در شرایط صنعتی سنگین کاملاً مناسب می‌باشد.

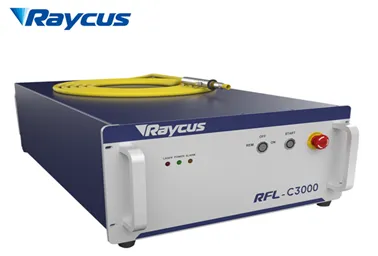

  • سورس لیزر
  • دارای راندمان تبدیل الکترواپتیکی بالا
  • کیفیت پرتو خوب
  • چگالی انرژی بالا
  • فرکانس مدولاسیون گسترده
  • قابلیت اطمینان بالا در کارکردهای طولانی
  • عمر طولانی بدون تعمیر و نگهداری
  • برند سورس لیزر بر اساس نظر مشتری قابل تغییر است.

دستگاه برش لیزر

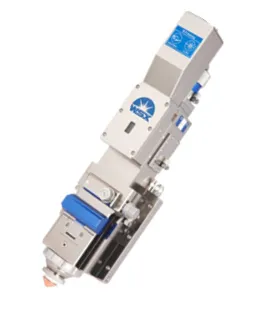

هد برش لیزر فایبر ورسینگ

تنظیم ارتفاع اتوماتیک هد لیزر نسبت به سطح قطعه، همراه با سیستم اتوفوکوس پرتو نور لیزر، موجب حفظ فاصله‌ی بهینه و تمرکز دقیق پرتو در تمام مراحل برش می‌شود که نتیجه آن افزایش کیفیت، دقت و یکنواختی در فرآیند برش است.

  • هد برش با فکوس اتوماتیک
  • جایگزینی راحت لنز های محافظ
  • می تواند با انواع مختلف سورس لیزر با QBH مجهز شود
  • دو پیچ تنظیم مرکز اشعه جهت راحتی در سنتر کردن اشعه در وسط نازل
  • ساختار داخل هد به طور کامل مهر و موم شده و از ورود گرد و خاک در قسمت نوری جلو گیری می کند.



برند هد لیزر بر اساس نظر مشتری قابل تغییر است.

دستگاه برش لیزر

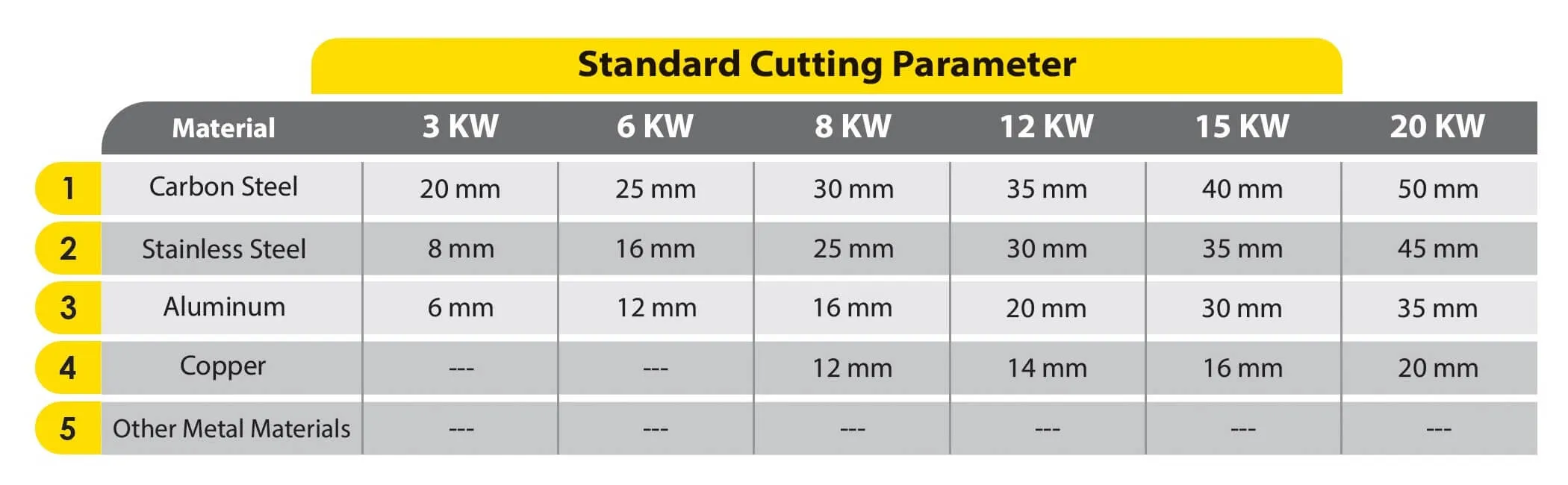

ماکزیمم ضخامت برش بر حسب جنس قطعه و توان دستگاه

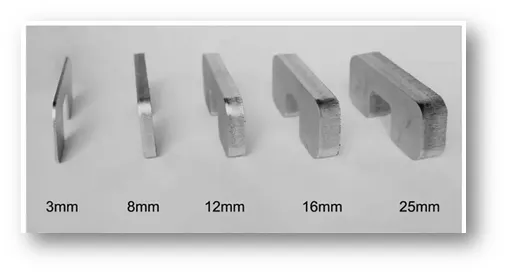

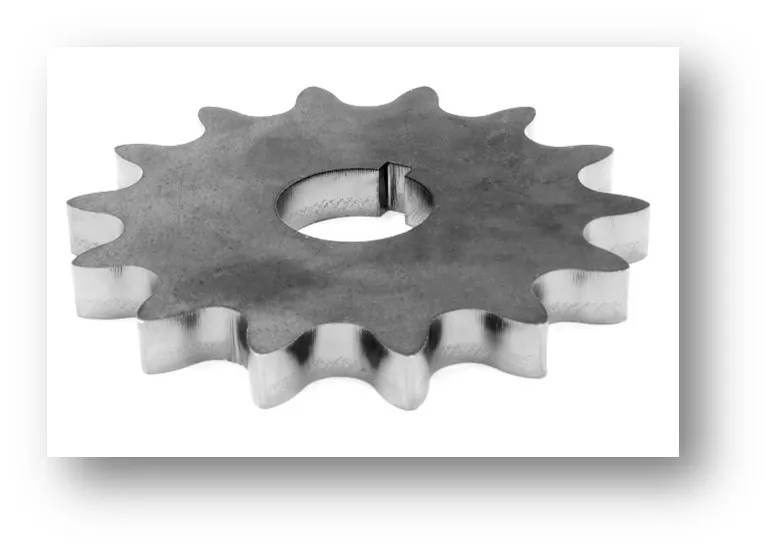

نمونه قطعات برش داده شده بوسیله لیزر

قطعات برش داده شده بوسیله لیزر دستگاه برش لیزر دستگاه برش لیزر قطعات برش داده شده بوسیله لیزر

دستگاه برش لیزرقطعات برش لیزر

ویژگی های قطعات برش

سیستم خنک کاری

چیلر خنک‌کننده با دو کانال مجزا طراحی شده است که امکان خنک‌کاری همزمان سورس لیزر و هد را فراهم می‌کند، و بدین‌ ترتیب عملکرد بهینه و ایمنی دستگاه را تضمین می‌نماید.

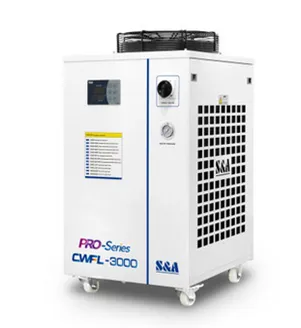

  • چیلر S&A
  • طراحی سیستم خنک کننده به صورت کانال دوگانه برای خنک کردن هد و دستگاه لیزر فایبر به صورت همزمان
  • کنترل دقیق دما با دقت 5± سانتی گراد
  • محدوده کنترل دما: 5-35 سانتی گراد
  • درجه حرارت ثابت و حالت های کنترل دما هوشمند
  • سیستم هشدار هوشمند برای جلوگیری از مشکل جریان آب و دما
  • مطابق با استاندارد های CE، RoHS، ISO و REACH
  • کنترل کننده های دما به صورت ساده و کاربر پسند
  • ارتباط آسان Modbus-485 با سیستم لیزر فایبر
  • دارای مدل های 220V و380V

برند چیلر بر اساس نظر مشتری قابل تغییر است.

دستگاه برش لیزر

جدول مشخصات فنی

DescreptionSubject
Air-O2 – N2Type of gas used for cutting
CS, SS, AL, CU and Other metal materialsMaterial of the sheets to be cut
Singleworkbench
20µmLinear Positioning accuracy
25m/minMaximum jogging speed (m/min)
G 2 m/s ^2Maximum Acceleration (m/s2)
Bevel Made in TaiwanType and brand of shoulder gears
Cypcut – Supported: DXF, AL, ETC, BMP, PLTMachine’s control system (optional)
Oxygen, NitrogenFluids supply
Raycus, Max or Reputable brandsSource Power
380V-50HZ-3PHMachine’s Electric Power Consumption
Energy chain guide (Plastic)Cable protection and guidance system
Hiwin Made in TaiwanBrand of longitudinal and transverse rails
Linear Guide Rail + Helical Rack & PinionMachine’s linear movement system
Boci, Raytools Auto focus or Reputable brandsCutting head
1500×1000 – 2000×6000 – 2000×12000Dimensions workbench (mm)
Hanli, S&A or reputable brandsChiller
Yaskawa, DeltaServo Motors
AvailableDust Suction
Faston or othersGearbox
